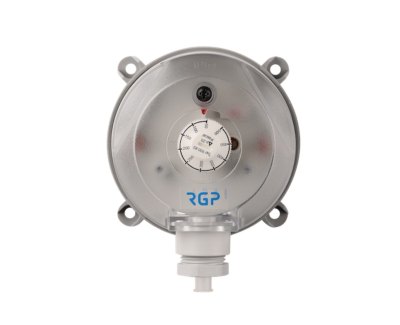

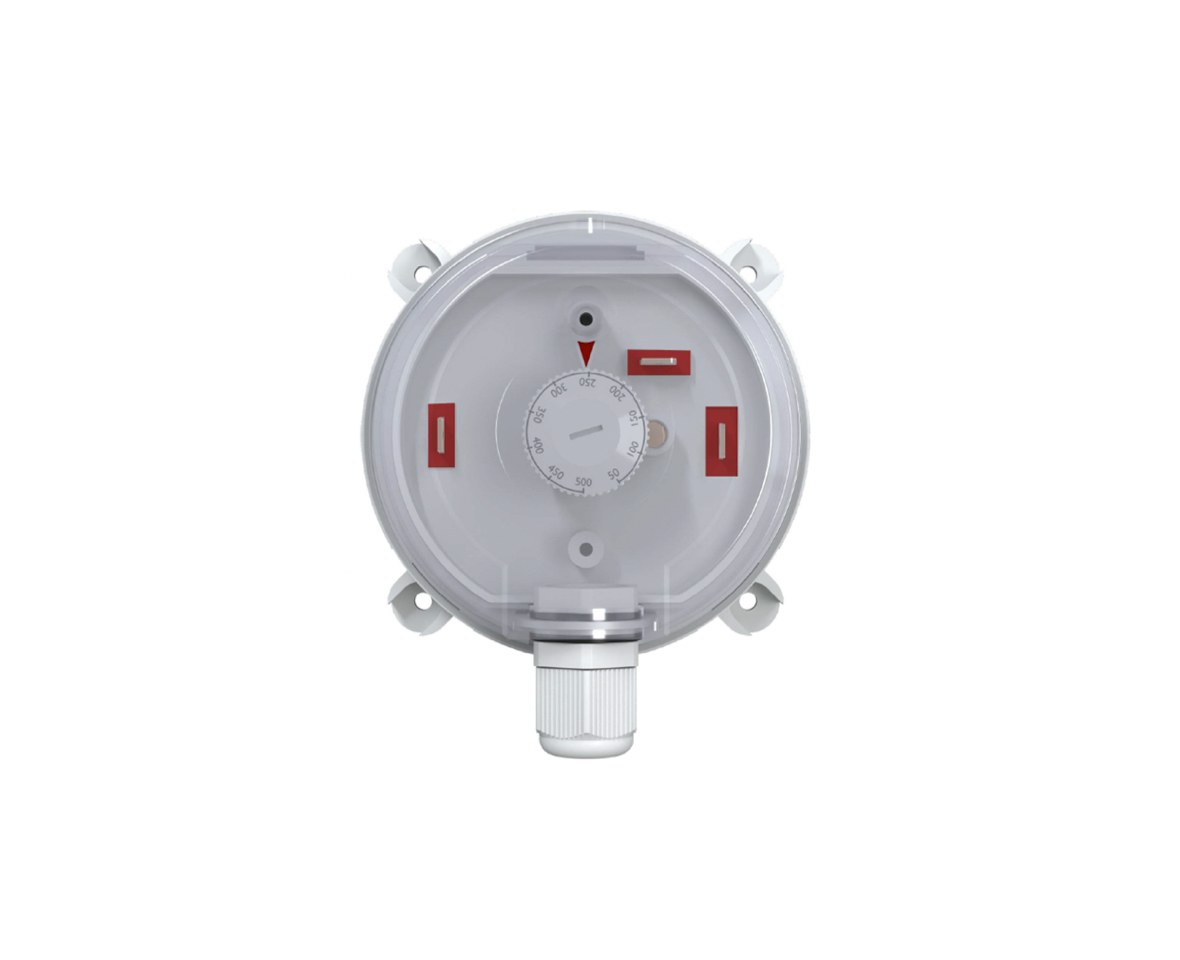

Датчик перепада давления RGP DPS-2500-PRO

Датчик перепада давления RGP DPS-2500-PRO — реле перепада давления RGP. Диапазоны работы 500-2500 Па, пыле- и влагозащита IP65/IP54. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 1 700 ₽ с НДС, отгрузка со склада и доставка по России.

Реле перепада давления DPS RGP

Реле перепада давления RGP серии DPS — механические прессостаты российского производства для порогового контроля перепада давления воздуха 20…5000 Па в системах вентиляции: контроль загрязнения фильтров, работы вентилятора, обмерзания рекуператора. Базовая серия IP54 (гарантия 24 месяца) и DPS-PRO IP65 с регулируемым дифференциалом (гарантия 36 месяцев), контакт SPDT 1,5 А 230 В.

Описание производителя

Производимые в России датчики дифференциального давления DPS PRO представляют собой реле давления, позволяющие пользователю задавать порог срабатывания, вращая регулировочную рукоятку. Точность срабатывания составляет от 5%. Разница между давлением включения и выключения (дифференциал) настраивается: заводское значение составляет 10% от верхнего предела измерений. В версии PRO дифференциал регулируется винтом под крышкой, в пределах 10-100 Па. Датчики применяются в вентиляции и кондиционировании для мониторинга загрязнения фильтров, диагностики вентиляторов, контроля давления в каналах и сигнализации о замерзании рекуператоров.

Принцип работы основан на измерении разницы давлений до и после контролируемого элемента. Силиконовая мембрана внутри корпуса и пружины разной жесткости реагируют на перепад давления. При превышении установленного порога, мембрана воздействует на шток, активируя контактную группу и замыкая цепь. При снижении давления пружина размыкает контакты. Дифференциал в 10% от ВПИ предотвращает дребезг контактов и защищает от вибраций.

Установка производится рядом с контролируемым элементом с помощью кронштейнов. Рекомендуется ориентировать кабельный ввод вниз. При горизонтальной установке необходимо учитывать гравитацию, корректируя уставку на 10-20 Па. Для монтажа удобен уголок RGP-MP.

Датчик состоит из пластикового корпуса с штуцерами 6 мм, кабельного ввода PG7, контактов и регулировочного колеса. В комплекте: трубка 1 м, фланцы P-DPS 6 мм, саморезы и разъемы. Фланцы устанавливаются до и после контролируемого элемента и соединяются с датчиком трубкой.

Рекомендации по настройке и тестированию датчика перепада давления:

• Установите датчик на корпус так, чтобы кабельный ввод и штуцеры были снизу
• Просверлите отверстия D=6 мм в воздуховоде, установите и закрепите штуцеры
• Соедините штуцеры с помощью силиконовой трубки с датчиком согласно типовой схемы
• Заведите кабель в датчик, подключитесь согласно электрической схемы
• Включите вентиляционную систему и проверьте работу датчика с помощью тестера
• Для точной настройки уставки и дифференциала используйте электронный манометр

ВНИМАНИЕ: настройка дифференциала производится после выставления уставки срабатывания датчика путем поворота регулировочного винта по часовой стрелке (уменьшение) или против часовой стрелки (увеличение). Плавно поворачивайте винт не более чем на ½ оборота за 1 раз, после чего проводите тестирование. При достижении уставки значения дифференциала примерно 30 Па необходимо уменьшить шаг поворота винта до ¼. Не рекомендуется устанавливать дифференциал ниже 10-20 Па в связи с вероятностью повреждения (загиба) контактной пластины.

Характеристики

Где применяется

• контроль загрязнения фильтров и работы вентиляторов
• защита рекуператора от обмерзания
• насосные станции, холодильные контуры, водоснабжение

Как подобрать

• Диапазон уставки — по задаче: фильтры и вентиляторы 50–500 Па, рекуператор 20–200 Па, воздуховоды до 1000–5000 Па.
• Реле (DPS) — дискретный сигнал, преобразователь (DPT/LFM11) — аналоговый 0–10 В/4–20 мА или Modbus.
• Для жидкостей — реле давления, протока и датчики давления MBS по диапазону и резьбе.
