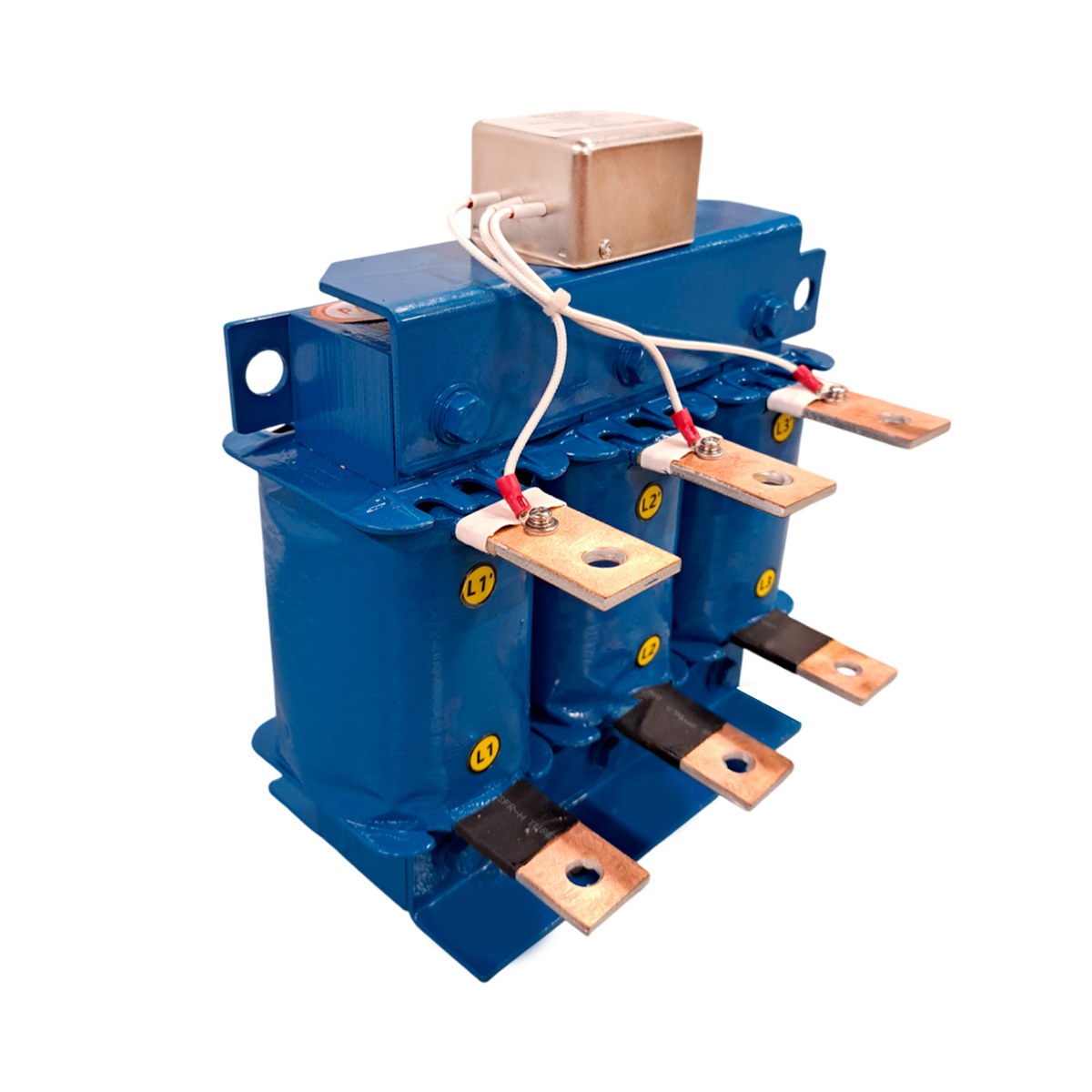

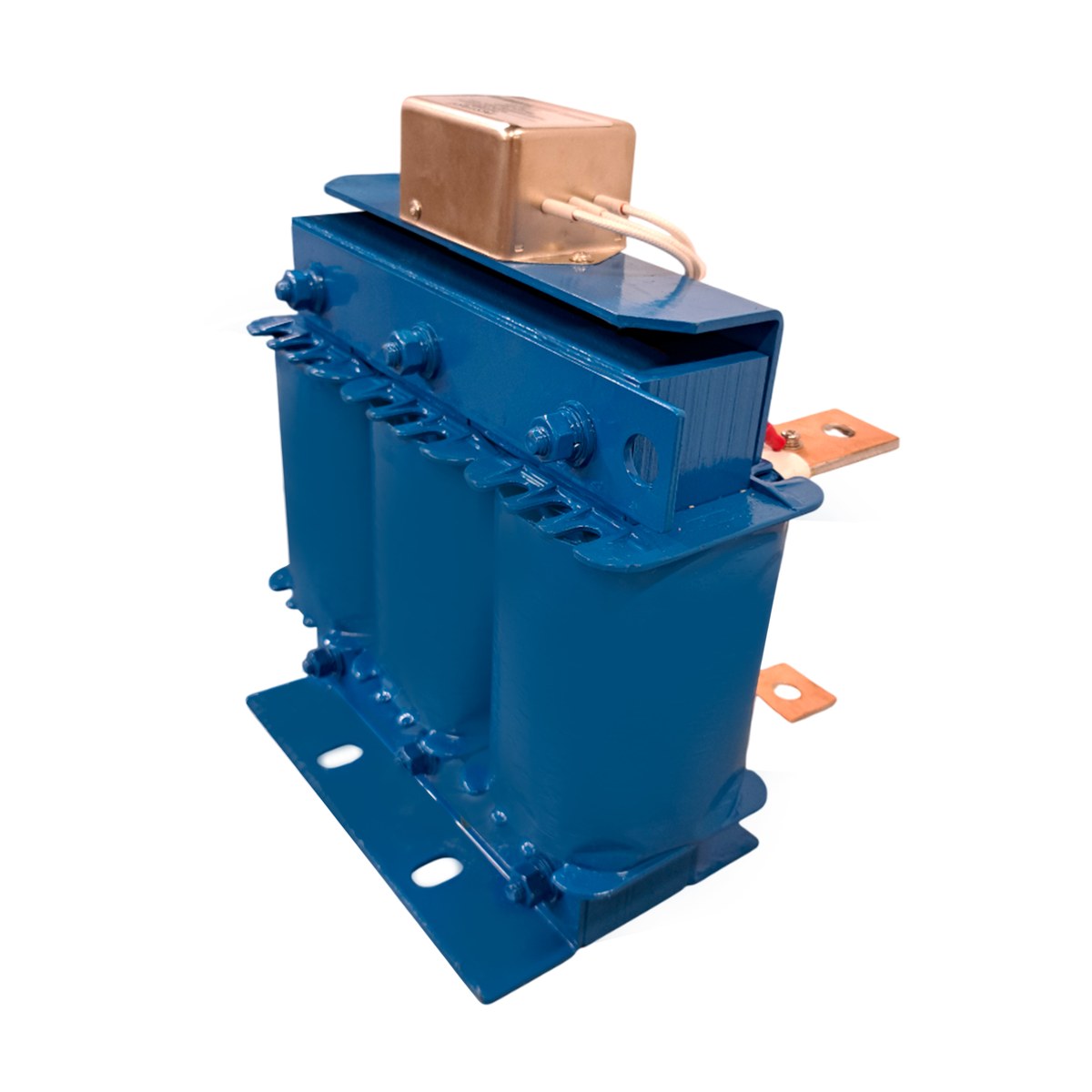

Фильтр dU/dt INSTART IDUDT-630/1250-4

Фильтр dU/dt INSTART IDUDT-630/1250-4 — фильтр du/dt INSTART. Ток 1250 А, степень защиты IP00. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 359 955 ₽ с НДС, отгрузка со склада и доставка по России.

Фильтры dU/dt INSTART

Фильтры dU/dt INSTART серии IDUDT ограничивают скорость нарастания напряжения на выходе преобразователя частоты, защищая изоляцию обмоток двигателя и снижая перенапряжения при длинных кабелях. Модели для сетей 400 и 690 В.

Особенности

• Назначение — ограничение dU/dt и пиков напряжения
• Подбор — по номинальному току ПЧ и напряжению сети
• Исполнение — открытое, естественное охлаждение

Описание производителя

Фильтр dU/dt — это пассивный электронный компонент, который устанавливается между частотным преобразователем и электродвигателем. Снижает скорость нарастания напряжения (dU/dt) и уменьшает пиковые перенапряжения на клеммах электродвигателя, возникающие из-за ШИМ.

Система обозначения

1. IDUDT – серия фильтров dU/dt
2. W.W – мощность, кВт
3. V.V – ток, А
4. Z – номинальное напряжение:
4: 3 ~ 400 (380) В, 50/60 Гц;
6: 3 ~ 690 (660) В, 50/60 Гц.

Схема подключения

Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности.

Фильтр IDUDT должен устанавливаться в закрытый монтажный шкаф с ограниченным доступом, в котором необходимо обеспечить отвод выделяемого тепла, оставив не менее 100 мм свободного места сверху и снизу и не менее 50 мм по бокам (если фильтр монтируется рядом с другими устройствами). Размещение должно осуществляться на прочную несущую поверхность, исключающую вибрацию и смещение, в вертикальном положении.

Подключение осуществляется между преобразователем частоты и электродвигателем (как можно ближе к преобразователю частоты)

Характеристики

Где применяется

• кабели средней длины
• защита двигателей при частых пусках
• ремонт и модернизация приводов

Как подобрать

• Подбор по таблицам завода для конкретной модели ПЧ — пришлите код преобразователя.
• Напряжение сети: 400 или 690 В.
• Для резисторов — режим работы (ПВ 10 % насосы/вентиляторы, ПВ 40 % краны/конвейеры).

Важно знать
