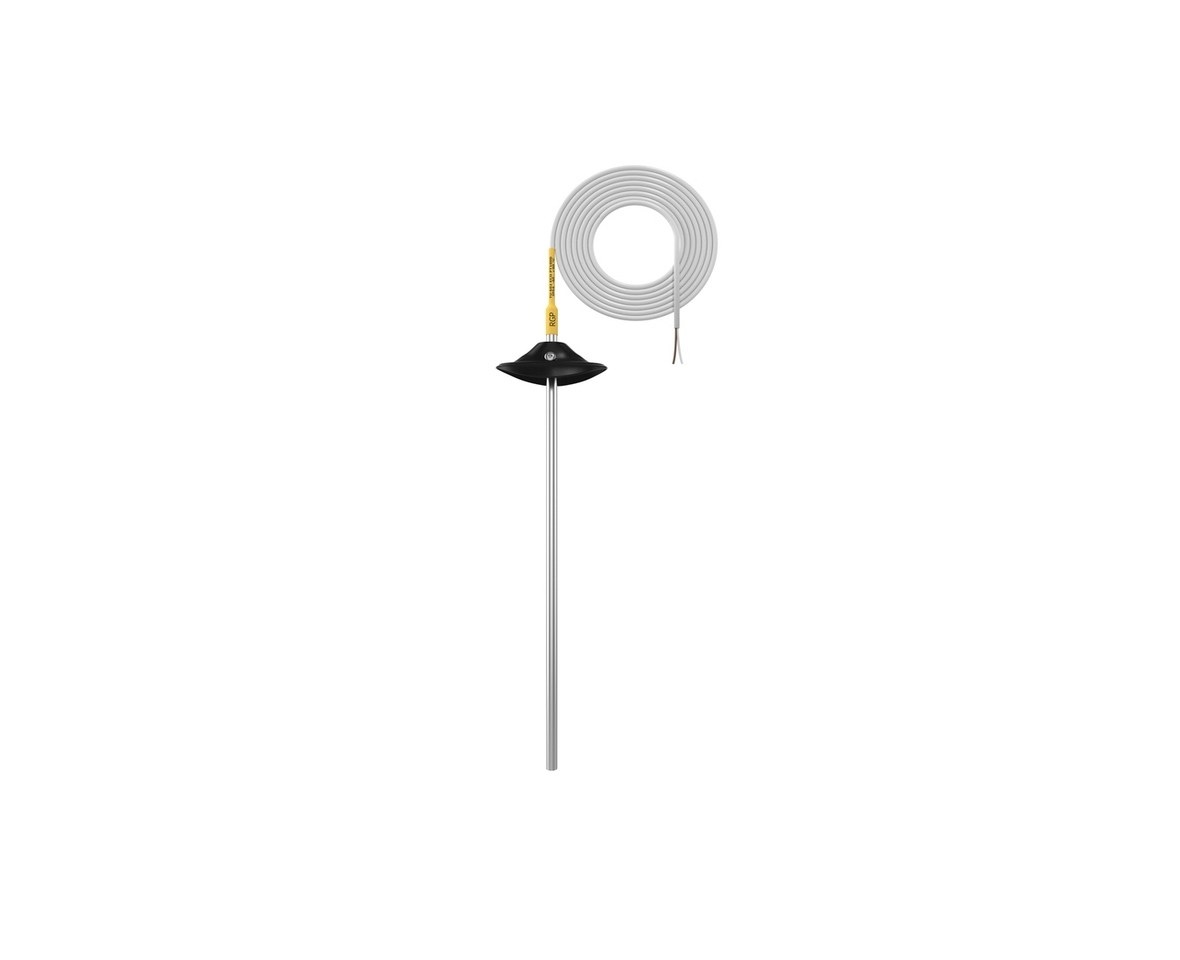

Канальный датчик температуры RGP TU-K02 ECO NTC5k

Канальный датчик температуры RGP TU-K02 ECO NTC5k — датчик температуры RGP. Диапазон измерения температуры -50,,,+150 °C, пыле- и влагозащита IP54, длина кабеля 1500 мм. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 1 000 ₽ с НДС, отгрузка со склада и доставка по России.

Датчики температуры ECO RGP

Датчики температуры серии “ECO” это произведенные в России надежные датчики с сенсорами Pt1000, NTC10k и NTC5k, обеспечивающие высокую точность и абсолютную надежность измерения температуры в системах вентиляции, отопления и кондиционирования. Термосопротивления Pt1000 и терморезисторы NTC являются наиболее распространенными чувствительными элементами для датчиков температуры в системах ОВК и позволяют обеспечить точное и стабильное измерение температуры в широком диапазоне температуры эксплуатации и измеряемой среды.

Описание производителя

Датчик температуры серии TU-K02 ECO, предназначенный для установки в воздуховод, с рабочей длиной 250 мм, служит для определения температуры воздушного потока в системах вентиляции.

Датчик температуры серии TU-K01 ECO с длиной 150 мм оптимален для использования в вентиляционных установках с воздуховодами малого диаметра.

Датчик температуры серии TU-K100 ECO с длиной 100 мм оптимален для использования в вентиляционных установках с воздуховодами малого диаметра.

Установка: Датчик температуры крепится к стенке воздуховода при помощи монтажного фланца MF-6 (включен в комплект). Фланец позволяет настраивать глубину погружения чувствительного элемента в воздушный поток.

Монтаж: В стенке воздуховода проделывается отверстие диаметром 6-8 мм. Монтажный фланец MF-6 устанавливается таким образом, чтобы его центральное отверстие совпадало с отверстием в воздуховоде. Фланец фиксируется к воздуховоду саморезами. Датчик опускается в отверстие на необходимую глубину и закрепляется саморезом.

Рекомендации: Рекомендуется погружать датчик на глубину, составляющую 40-60% от диаметра воздуховода. Подключение датчика выполняется по двухпроводной схеме согласно проекту или инструкциям производителя контроллера автоматики. Желательно использовать экранированный кабель с сечением не менее 0,2 мм2.

Чувствительный элемент датчика: Датчик температуры размещен внутри полой алюминиевой трубки на удалении 6-10 мм от края. Он надежно предохранен от проникновения мелких частиц и герметизирован от влаги по стандарту IP 65 благодаря технологии “ТСА”. В зависимости от принципа действия, чувствительные элементы делятся на два типа: с прямой зависимостью от температуры (PTC, например, Pt1000) и с обратной (NTC, например, NTC10k). Хотя большинство контроллеров автоматизированных систем поддерживают оба типа элементов, существуют исключения. Поэтому, при подборе датчика необходимо внимательно изучать технические характеристики ПЛК.

Конструкция датчика: Датчик состоит из полой алюминиевой трубки диаметром 6 мм, в которой на расстоянии 5-10 мм от края расположен терморезистор, соединенный с кабелем. Кабель фиксируется в трубке методом “обжима”. Соединение трубки и кабеля герметизируется термоусадочной трубкой с маркировкой. Защита от пыли и влаги по стандарту IP 65 обеспечивается заливкой термопроводящим составом.

Характеристики

Где применяется

• приточные и вытяжные установки, воздуховоды
• системы отопления, ГВС и холодоснабжения
• шкафы автоматики и диспетчеризация

Как подобрать

• Тип датчика — по месту установки: канальный, наружный, комнатный, накладной или погружной (врезной).
• Сенсор — по входу контроллера: Pt1000, Pt100, NTC10k (3435/3950), NTC5k, Ni1000.
• Серия: ECO — экономичная, STANDART — IP65 и гарантия 3 года, PRO — метрологический сертификат, HT/IP68 — экстремальные условия.
• Для погружных датчиков подберите гильзу и бобышку из раздела аксессуаров.
