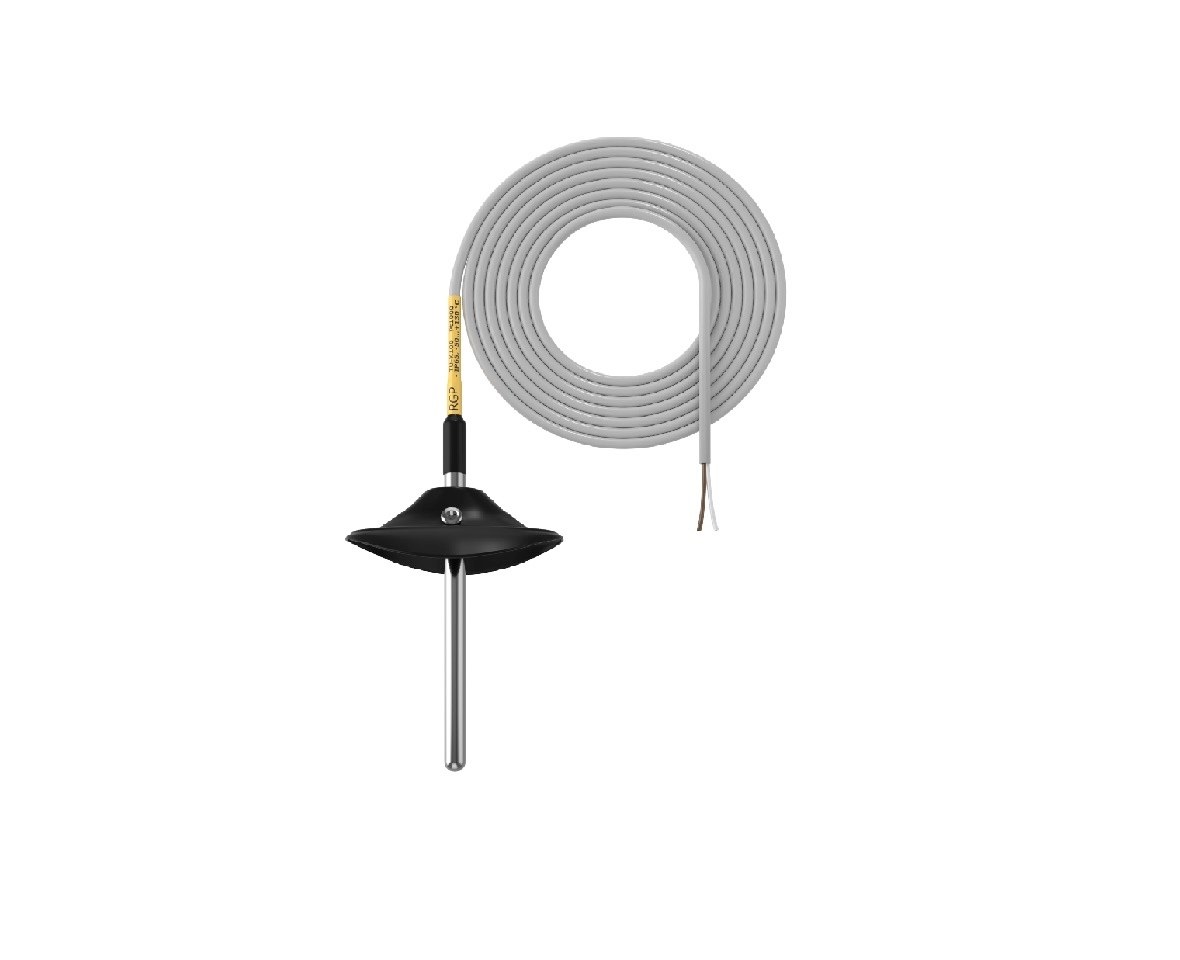

Канальный датчик температуры в гильзе RGP TU-K100 ECO NTC5k

Канальный датчик температуры в гильзе RGP TU-K100 ECO NTC5k — гильза RGP. Пыле- и влагозащита IP54, длина кабеля 1500 мм. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 950 ₽ с НДС, отгрузка со склада и доставка по России.

Гильзы для датчиков RGP

Сварные цилиндрические гильзы защитные серии “D” из нержавеющей стали AISI304/316 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 7 мм. в трубопроводы и емкости для защиты монтажной части от механических и химических воздействий рабочей среды. Гильзы обеспечивают защиту датчиков от воздействия давления рабочей среды и позволяют производить монтаж и замену без нарушения герметичности системы.

Особенности

• Безопасный, удобный и быстрый монтаж и демонтаж датчика.
• Защита датчика температуры от механического воздействия рабочей среды.
• Защита датчика температуры от повышенного давления и поломок.
• Установка с использованием прямых и угловых бобышек

Описание производителя

Датчик температуры серии TU-K02 ECO, предназначенный для установки в воздуховод, с рабочей длиной 250 мм, служит для определения температуры воздушного потока в системах вентиляции.

Датчик температуры серии TU-K01 ECO с длиной 150 мм оптимален для использования в вентиляционных установках с воздуховодами малого диаметра.

Датчик температуры серии TU-K100 ECO с длиной 100 мм оптимален для использования в вентиляционных установках с воздуховодами малого диаметра.

Установка: Датчик температуры крепится к стенке воздуховода при помощи монтажного фланца MF-6 (включен в комплект). Фланец позволяет настраивать глубину погружения чувствительного элемента в воздушный поток.

Монтаж: В стенке воздуховода проделывается отверстие диаметром 6-8 мм. Монтажный фланец MF-6 устанавливается таким образом, чтобы его центральное отверстие совпадало с отверстием в воздуховоде. Фланец фиксируется к воздуховоду саморезами. Датчик опускается в отверстие на необходимую глубину и закрепляется саморезом.

Рекомендации: Рекомендуется погружать датчик на глубину, составляющую 40-60% от диаметра воздуховода. Подключение датчика выполняется по двухпроводной схеме согласно проекту или инструкциям производителя контроллера автоматики. Желательно использовать экранированный кабель с сечением не менее 0,2 мм2.

Чувствительный элемент датчика: Датчик температуры размещен внутри полой алюминиевой трубки на удалении 6-10 мм от края. Он надежно предохранен от проникновения мелких частиц и герметизирован от влаги по стандарту IP 65 благодаря технологии “ТСА”. В зависимости от принципа действия, чувствительные элементы делятся на два типа: с прямой зависимостью от температуры (PTC, например, Pt1000) и с обратной (NTC, например, NTC10k). Хотя большинство контроллеров автоматизированных систем поддерживают оба типа элементов, существуют исключения. Поэтому, при подборе датчика необходимо внимательно изучать технические характеристики ПЛК.

Конструкция датчика: Датчик состоит из полой алюминиевой трубки диаметром 6 мм, в которой на расстоянии 5-10 мм от края расположен терморезистор, соединенный с кабелем. Кабель фиксируется в трубке методом “обжима”. Соединение трубки и кабеля герметизируется термоусадочной трубкой с маркировкой. Защита от пыли и влаги по стандарту IP 65 обеспечивается заливкой термопроводящим составом.

Характеристики

Где применяется

• монтаж датчиков в трубопроводы и воздуховоды
• установка реле перепада давления
• комплектация шкафов и узлов

Как подобрать

• Гильза — по диаметру и длине монтажной части датчика, резьба G1/2 или M20.
• Бобышка — прямая или угловая, под трубу; фланец — для канальных датчиков.
• Штуцеры и трубки — для реле перепада давления DPS.
