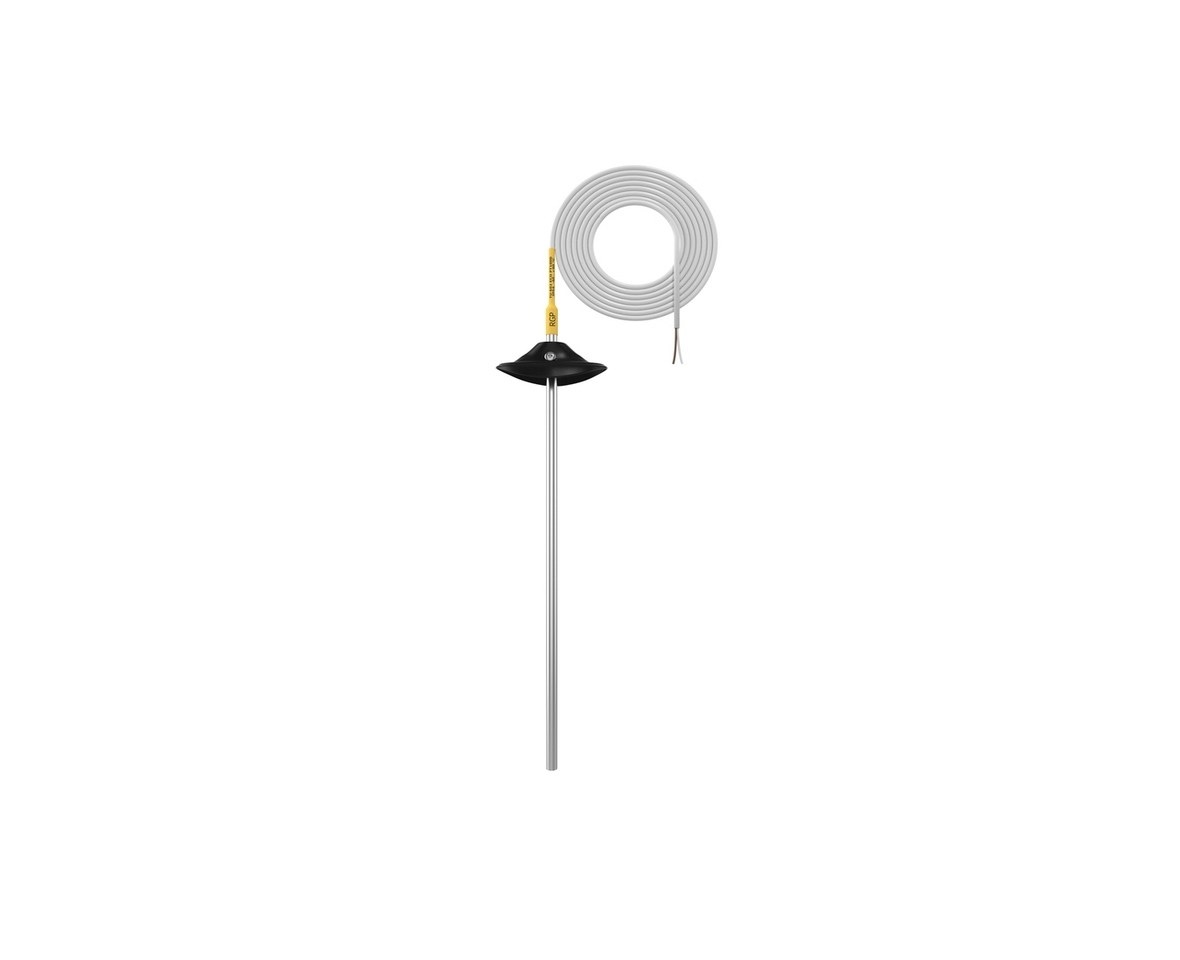

Канальный датчик температуры в гильзе RGP TU-K400 PT1000

Канальный датчик температуры в гильзе RGP TU-K400 PT1000 — гильза RGP. Пыле- и влагозащита IP65/IP67, длина кабеля 1500 мм. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 2 700 ₽ с НДС, отгрузка со склада и доставка по России.

Гильзы для датчиков RGP

Сварные цилиндрические гильзы защитные серии “D” из нержавеющей стали AISI304/316 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 – 7 мм. в трубопроводы и емкости для защиты монтажной части от механических и химических воздействий рабочей среды. Гильзы обеспечивают защиту датчиков от воздействия давления рабочей среды и позволяют производить монтаж и замену без нарушения герметичности системы.

Особенности

• Безопасный, удобный и быстрый монтаж и демонтаж датчика.
• Защита датчика температуры от механического воздействия рабочей среды.
• Защита датчика температуры от повышенного давления и поломок.
• Установка с использованием прямых и угловых бобышек

Описание производителя

Датчик TU-K STANDART применяется для измерения температуры в газообразной среде в качестве канального датчика для систем вентиляции и кондиционирования воздуха. Датчик монтируется к носителю на фланец MF-6, с помощью которого можно отрегулировать длину погружения. Принцип измерения основан на изменении электрического сопротивления чувствительного элемента датчика при изменении температуры окружающей среды. Температурная зависимость может быть прямой или обратной - это зависит от типа термосопротивления. Температура ограничена материалом ПВХ, из которого изготовлен соединительный кабель. В зависимости от типа термосопротивления, датчики могут работать в связке с контроллерами практически всех популярных производителей.

Устройство датчика

Датчики выполнены в виде гильзы с запаянным внутри термосопротивлением. От гильзы отходит соединительный кабель. Термоэлемент датчиков надежно защищен стальной трубкой от повреждения, попадания пыли и влаги внутрь. Длина защитной трубки от 100 до 300 мм, диаметр трубки 6 мм. В стандартной комплектации степень защиты IP65.

Монтаж и условия подключения

Подключение датчиков осуществляется по двухпроводной схеме. Установка должна проходить в обесточенном состоянии, а подключение должно осуществляться к безопасно малому напряжению. Рекомендуемая глубина погружения канального датчика 40% до 60% от глубины вентиляционного канала. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.

Характеристики

Где применяется

• монтаж датчиков в трубопроводы и воздуховоды
• установка реле перепада давления
• комплектация шкафов и узлов

Как подобрать

• Гильза — по диаметру и длине монтажной части датчика, резьба G1/2 или M20.
• Бобышка — прямая или угловая, под трубу; фланец — для канальных датчиков.
• Штуцеры и трубки — для реле перепада давления DPS.
