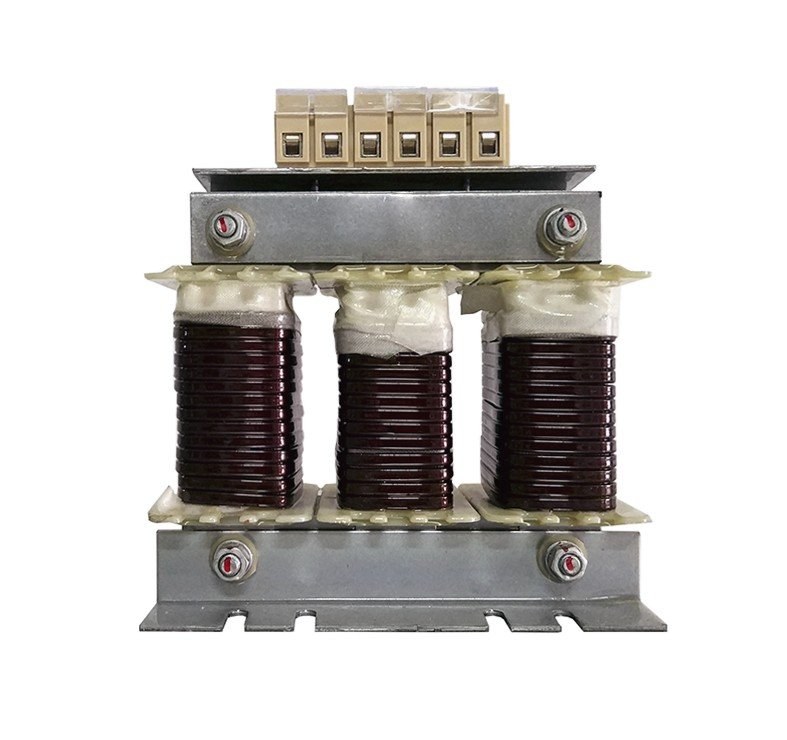

Моторный дроссель INSTART IMF-4.0/8.8-4

Моторный дроссель INSTART IMF-4.0/8.8-4 — моторный дроссель INSTART. Ток 8.8 А, степень защиты IP00. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 7 695 ₽ с НДС, отгрузка со склада и доставка по России.

Моторные дроссели INSTART

Моторные дроссели INSTART серии IMF устанавливаются на выходе преобразователя частоты: снижают скорость нарастания напряжения и перенапряжения на обмотках двигателя при длинных кабелях, уменьшают помехи и нагрев. Диапазон 2,2–630 кВт, сети 3×400 и 3×690 В, исполнение открытое IP00.

Особенности

• Рабочая частота — 0–60 Гц
• Максимальный ток — 1,5 × Iн в течение 60 с
• Охлаждение — естественное воздушное, −10…+40 °C (до +55 °C со снижением 2 %)
• Подбор — по таблицам завода для каждой серии и модели ПЧ

Описание производителя

Моторный дроссель – важный элемент любой приводной системы

Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.

Преимущества от использования моторных дросселей:

• снижение вероятности короткого замыкания;
• уменьшение выбросов напряжения;
• снижение уровня шума двигателя;
• увеличение срока службы электромотора;
• увеличение длины моторного кабеля;
• подавление электромагнитных помех;
• выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.

Система обозначения

1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

Схема подключения

Габаритные размеры

Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.
Актуальные размеры указаны в Руководстве по эксплуатации

Характеристики

Где применяется

• длинные кабели между ПЧ и двигателем
• несколько двигателей от одного ПЧ
• защита изоляции обмоток

Как подобрать

• Подбор по таблицам завода для конкретной модели ПЧ — пришлите код преобразователя.
• Напряжение сети: 400 или 690 В.
• Для резисторов — режим работы (ПВ 10 % насосы/вентиляторы, ПВ 40 % краны/конвейеры).

Важно знать
