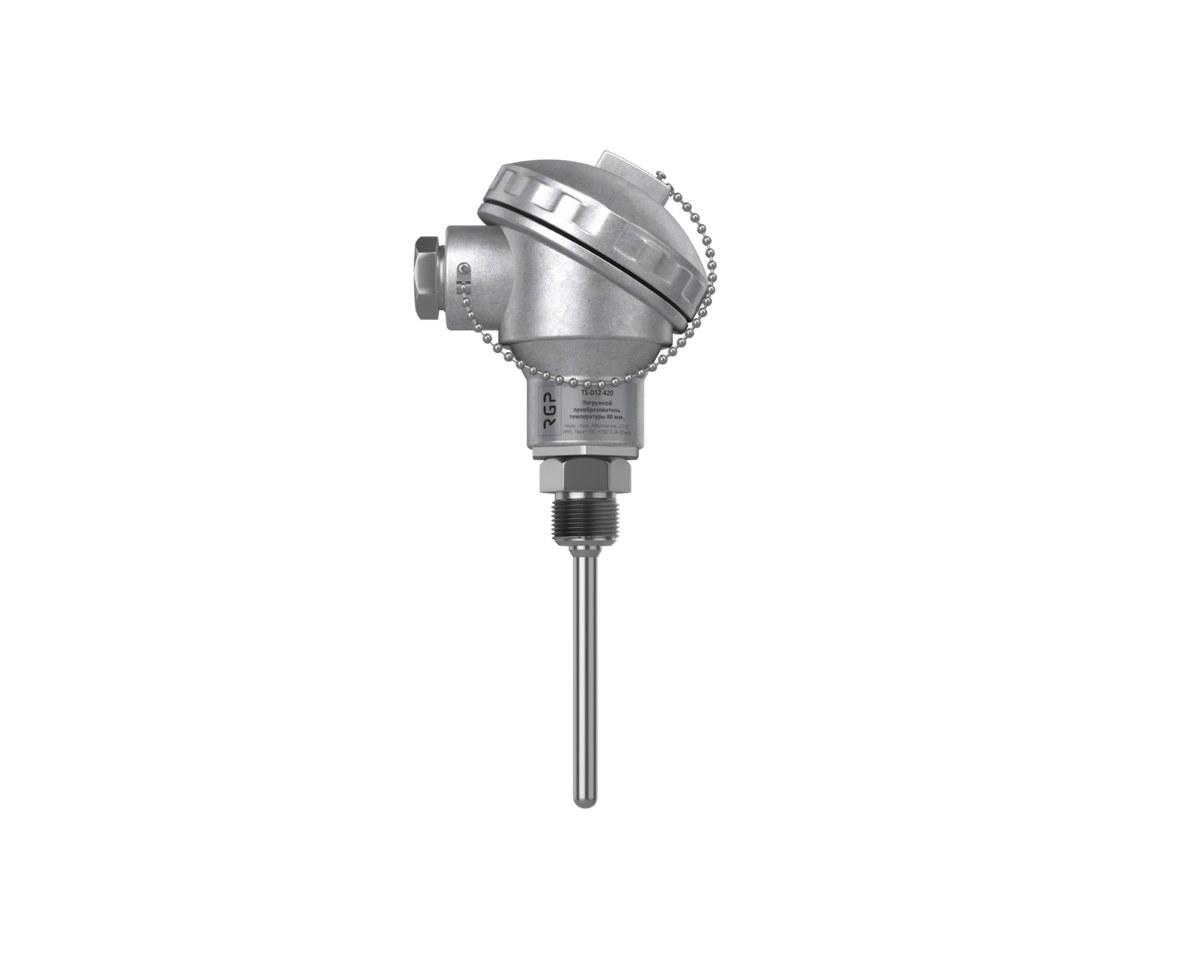

Погружной датчик температуры RGP TS-D31-HT-PT1000-2

Погружной датчик температуры RGP TS-D31-HT-PT1000-2 — датчик температуры RGP. Диапазон измерения температуры -70,,,+400 °C, пыле- и влагозащита IP65/IP67. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 6 200 ₽ с НДС, отгрузка со склада и доставка по России.

Высокотемпературные и IP68 датчики RGP

Датчики температуры RGP для нестандартных условий: высокотемпературные канальные и врезные датчики серии HT (до +400 °C), уличные и канальные датчики IP68 серий STANDART и PRO, врезные термопреобразователи MBT3560R и MBT5250R в промышленном исполнении.

Описание производителя

Погружные (врезные) датчики температуры с штуцером из нержавеющей стали AISI выпускаются с длиной 50, 80, 150, 200, 250, 300, 350, 400, 500 мм и резьбой для присоединения G1/2, M16x1.5, M20x1.5. Датчики устанавливаются напрямую в трубопроводы систем вентиляции и отопления, емкости и баки с использованием приварных бобышек.

Рекомендации по монтажу: при установке датчика с использованием приварной бобышки: к трубопроводу приваривается прямая или скошенная бобышка длиной 30-50 мм с резьбой G1/2, далее ввинчивается датчик температуры (с использованием сантехнической пасты, фум-ленты или фиксатора резьбы). Длину бобышки рекомендуется выбирать таким образом, чтобы обеспечить погружение датчика по глубине в трубопровод на 30-70% от диаметра. Подключение к системе автоматизации осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2, а подключение кабеля осуществлять с использованием наконечников на быстрозажимные клеммы в корпусе датчика температуры.

Измерительные элементы: измерительный элемент датчика расположен в полой стальной гильзе с толщиной стенки 0,3 мм. Измерительный элемент защищен от попадания мелких частиц и изолирован от попадания влаги с помощью заливки специальным теплопроводящим составом. Измерительные элементы датчиков температуры с прямой (PTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать с PTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.

Устройство: погружной (врезной) кабельный датчик температуры состоит из стальной гильзы диаметром 6 мм и толщиной стенки 0,3 мм, приваренной к бобышке. Внутри гильзы штуцера находится измерительный элемент, припаянный к кабелю. Измерительный элемент зафиксирован в гильзе с помощью теплопроводящего клея, а штуцер датчика запрессован в корпус, в котором размещен клеммный блок для подключения кабеля.

Характеристики

Где применяется

• приточные и вытяжные установки, воздуховоды
• системы отопления, ГВС и холодоснабжения
• шкафы автоматики и диспетчеризация

Как подобрать

• Тип датчика — по месту установки: канальный, наружный, комнатный, накладной или погружной (врезной).
• Сенсор — по входу контроллера: Pt1000, Pt100, NTC10k (3435/3950), NTC5k, Ni1000.
• Серия: ECO — экономичная, STANDART — IP65 и гарантия 3 года, PRO — метрологический сертификат, HT/IP68 — экстремальные условия.
• Для погружных датчиков подберите гильзу и бобышку из раздела аксессуаров.
