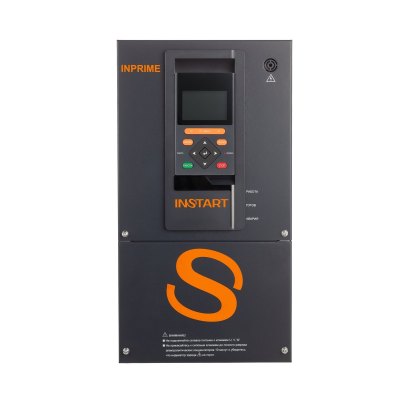

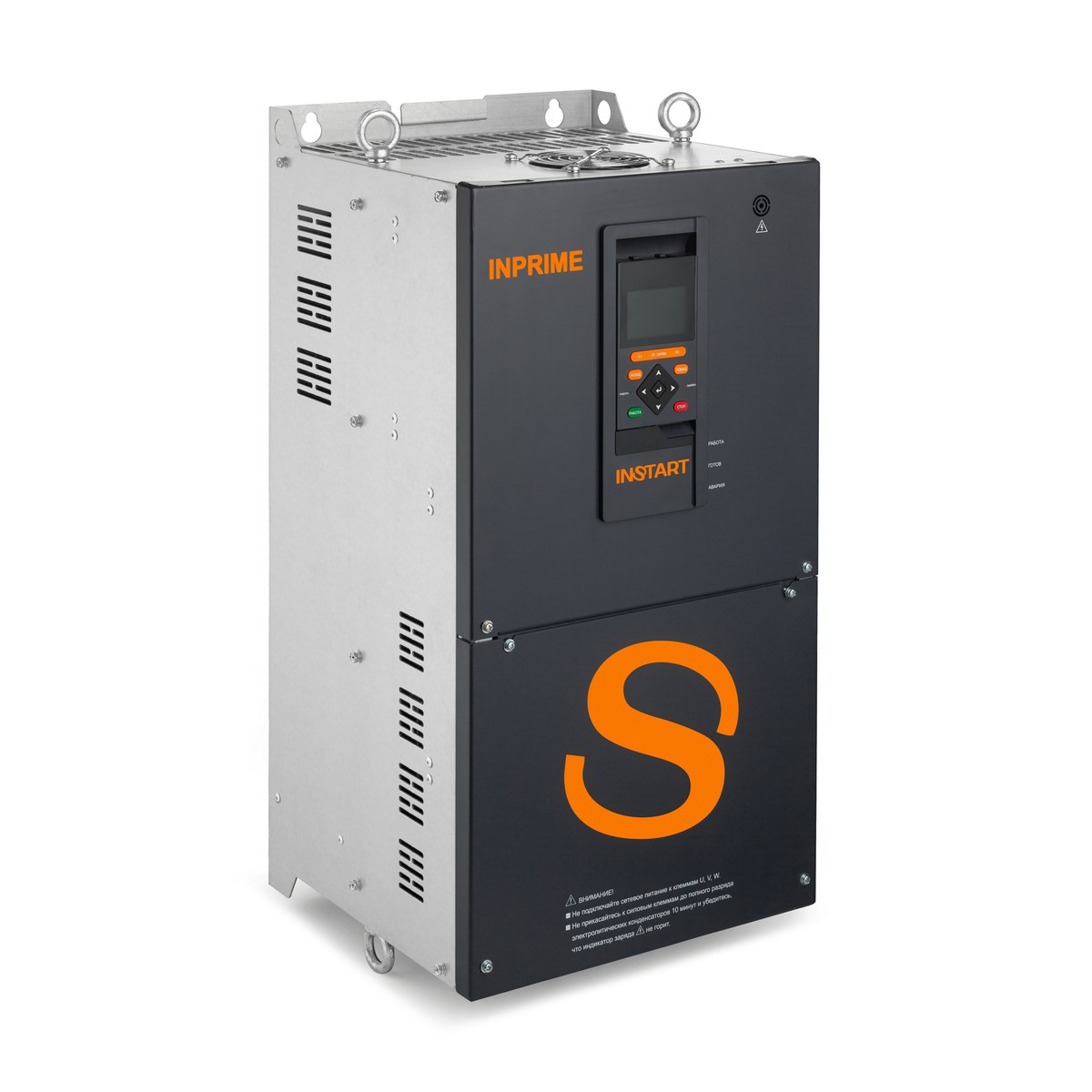

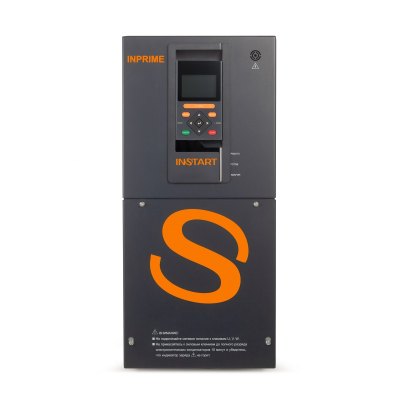

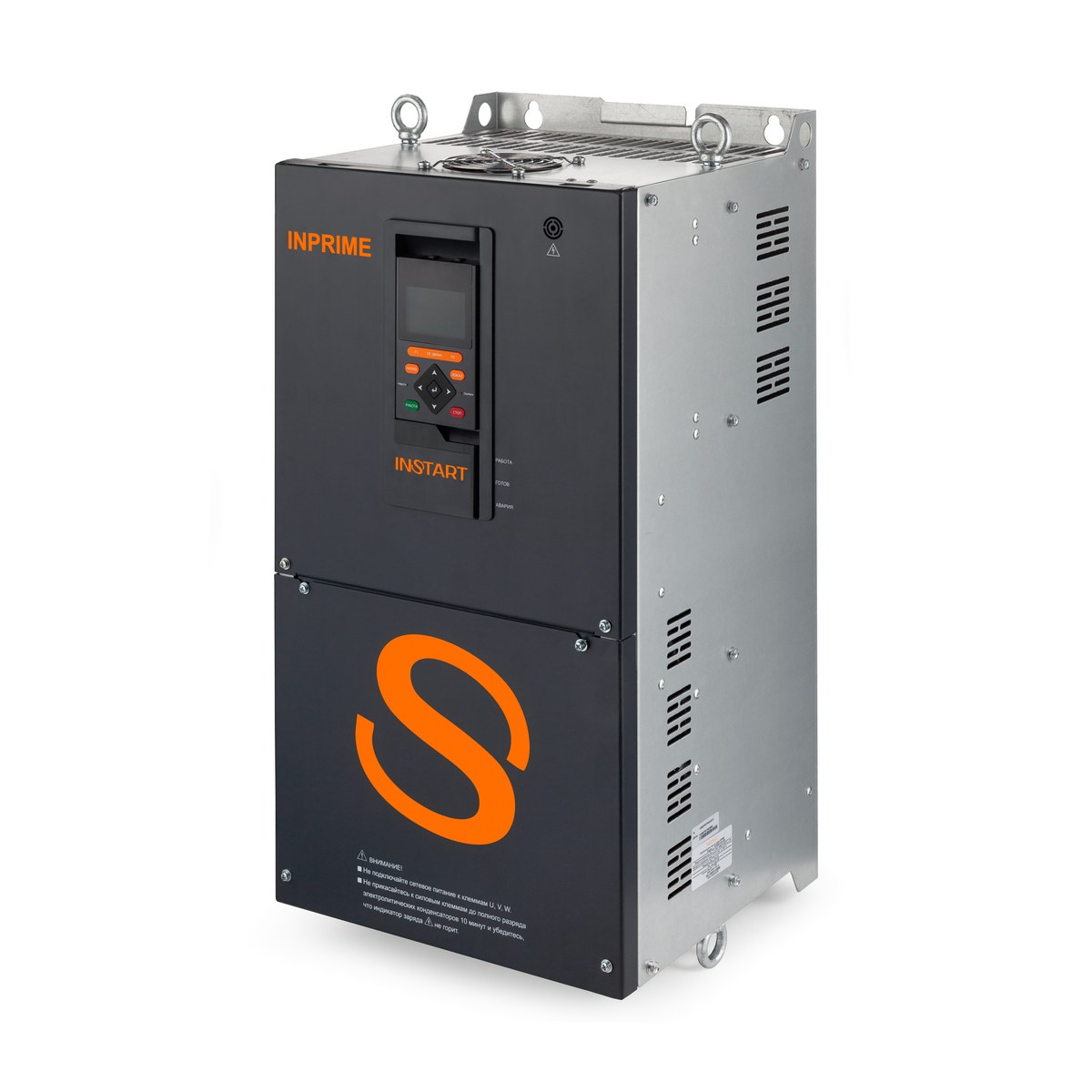

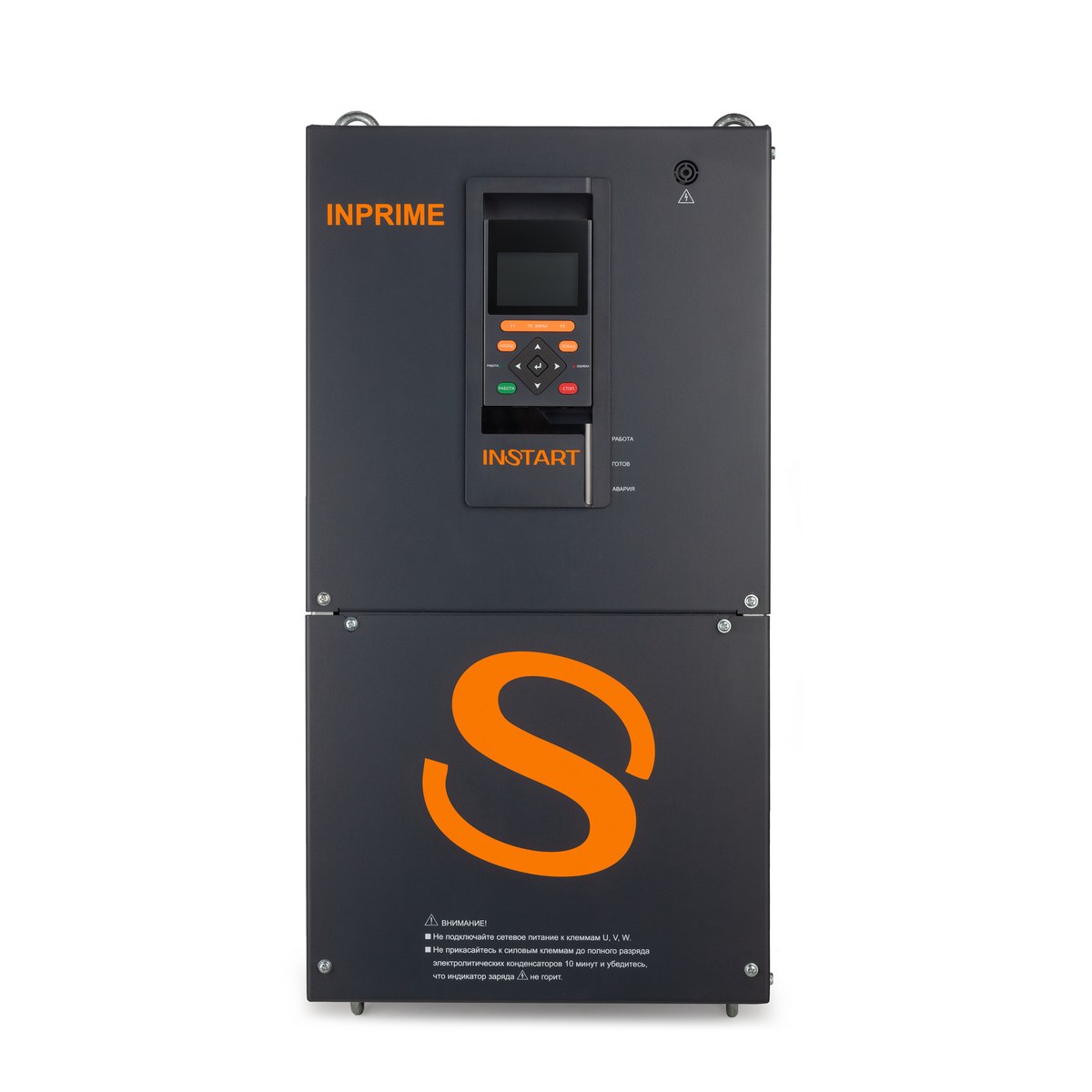

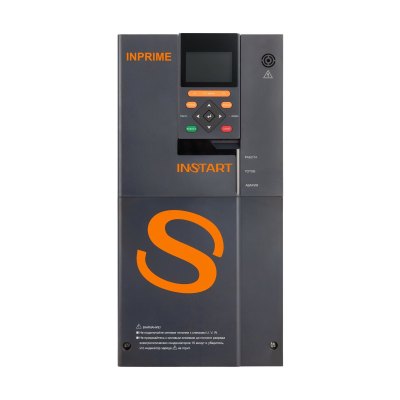

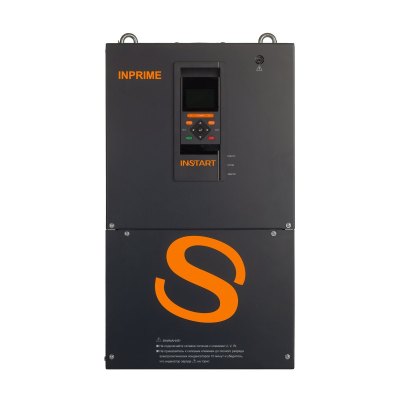

Преобразователь частоты INSTART INPRIME-G55-4BF

Преобразователь частоты INSTART INPRIME-G55-4BF — преобразователь частоты INSTART серии INPRIME (серия европейского уровня с STO и INSOFT). Мощность двигателя 55 кВт, питание 3×380 В, ток 112 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 313 500 ₽ с НДС, отгрузка со склада и доставка по России.

О серии INPRIME

Преобразователи частоты INSTART серии INPRIME функционально соответствуют уровню европейских брендов: книжный корпус, STO, встроенный ЭМС-фильтр C3/C2, тормозной модуль до 75 кВт, работа с асинхронными и синхронными двигателями 0,4–630 кВт, программное обеспечение INSOFT.

Особенности

• Эффективность — момент свыше 150 % на низких скоростях без энкодера, точность ±0,02 % с энкодером
• Быстрый старт — мастер настройки, русскоязычное меню, копирование параметров панелью, ПО INSOFT
• Надёжность — аппаратная защита от КЗ, STO, питание от ИБП 24 В DC, ЭМС-фильтр C3/C2
• Компактность — форм-фактор европейского образца, монтаж без воздушных зазоров
• Функциональность — часы реального времени, встроенный осциллограф, энкодерные платы и протоколы связи, крановые функции
• Два набора параметров — работа с двумя двигателями, поддержка СДПМ

Описание производителя

`

• Описание серии INPRIME
• Система обозначения
• Схема подключения
• Габаритные размеры

Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах. Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.

Отличительные особенности серии INPRIME

БЫСТРЫЙ СТАРТ

• Мастер быстрой настройки;
• Интуитивно понятное меню на русском языке;

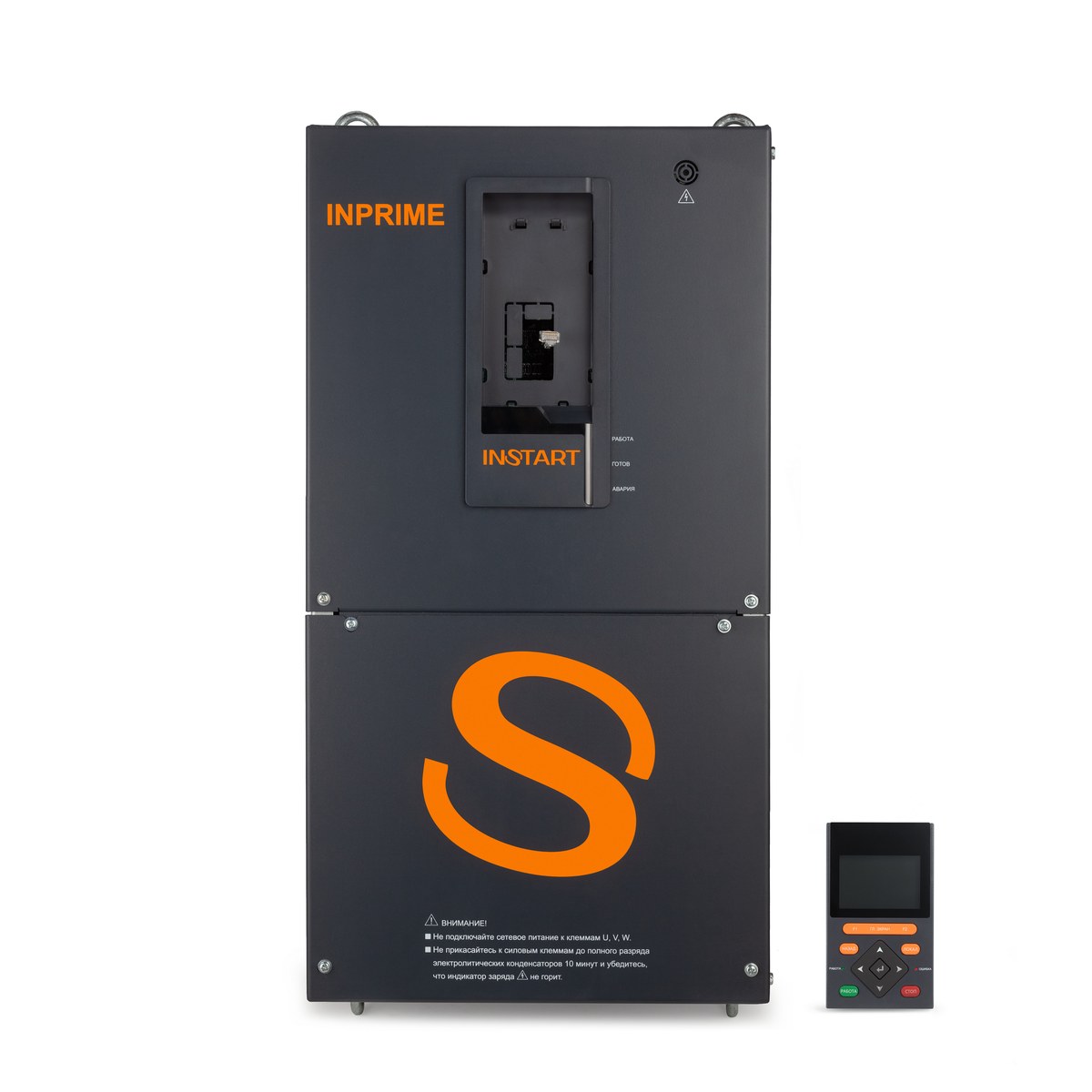

• Копирование и перенос параметров с помощью панели;
• Программное обеспечение INSOFT для ПК

ЭФФЕКТИВНОСТЬ

• Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
• Точность управления скоростью +-0,02% в векторном режиме с энкодером.

НАДЕЖНОСТЬ

• Аппаратная защита от токов короткого замыкания;
• STO - соответствие самым строгим стандартам промышленной безопасности;
• Питание от ИБП 24В DC;
• Встроенный ЭМС - фильтр категории С3/С2;
• Встроенный тормозной модуль в моделях до 75кВт.

КОМПАКТНОСТЬ

• Форм-фактор европейского образца;
• Монтаж «без воздушных зазоров».

ФУНКЦИОНАЛЬНОСТЬ

• Управление и мониторинг через программное обеспечение INSOFT;
• Фиксация событий часами реального времени;
• Встроенный осциллограф с функцией записи;
• Широкий набор энкодерных плат и протоколов связи;
• Управление грузоподъемными механизмами;
• 2 набора параметров настройки электродвигателей;
• Работа с синхронными электродвигателями (СДПМ).

Области применения

Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.

Система обозначения

1. Серия
2. Режим G - общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
4: 3~ 400 (380) В, 50/60 Гц
5. Встроенный тормозной модуль
6. Встроенный дроссель постоянного тока
7. Дополнительные опции:
СЗС - дополнительное покрытие плат лаком;
КМП-П - защитное покрытие плат компаундом;
IN-PG1-5, IN-PG1-12, IN-PG4, IN-PG5, IN-Profinet, IN-I/O-A, IN-I/O-В, IN-STO – платы расширения;
ИПР – индивидуальное проектное решение.

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

Стандартная конфигурация для ПЧ INPRIME (плата IN-I/O-A)

Схема подключения INPRIME c платой IN-I/O-B (опция)

* Для моделей до 75 кВт (G) включительно
** Для моделей от 90 кВт (G) включительно

Массогабаритные характеристики

Типоразмеры 1-8 серии INPRIME

Типоразмеры 9-10 серии INPRIME

Характеристики

Где применяется

• грузоподъёмные механизмы и сложные приводные системы
• водоснабжение и канализация
• машиностроение, нефтехимия, добыча, ЦБП и пищевая промышленность

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.

Важно знать
