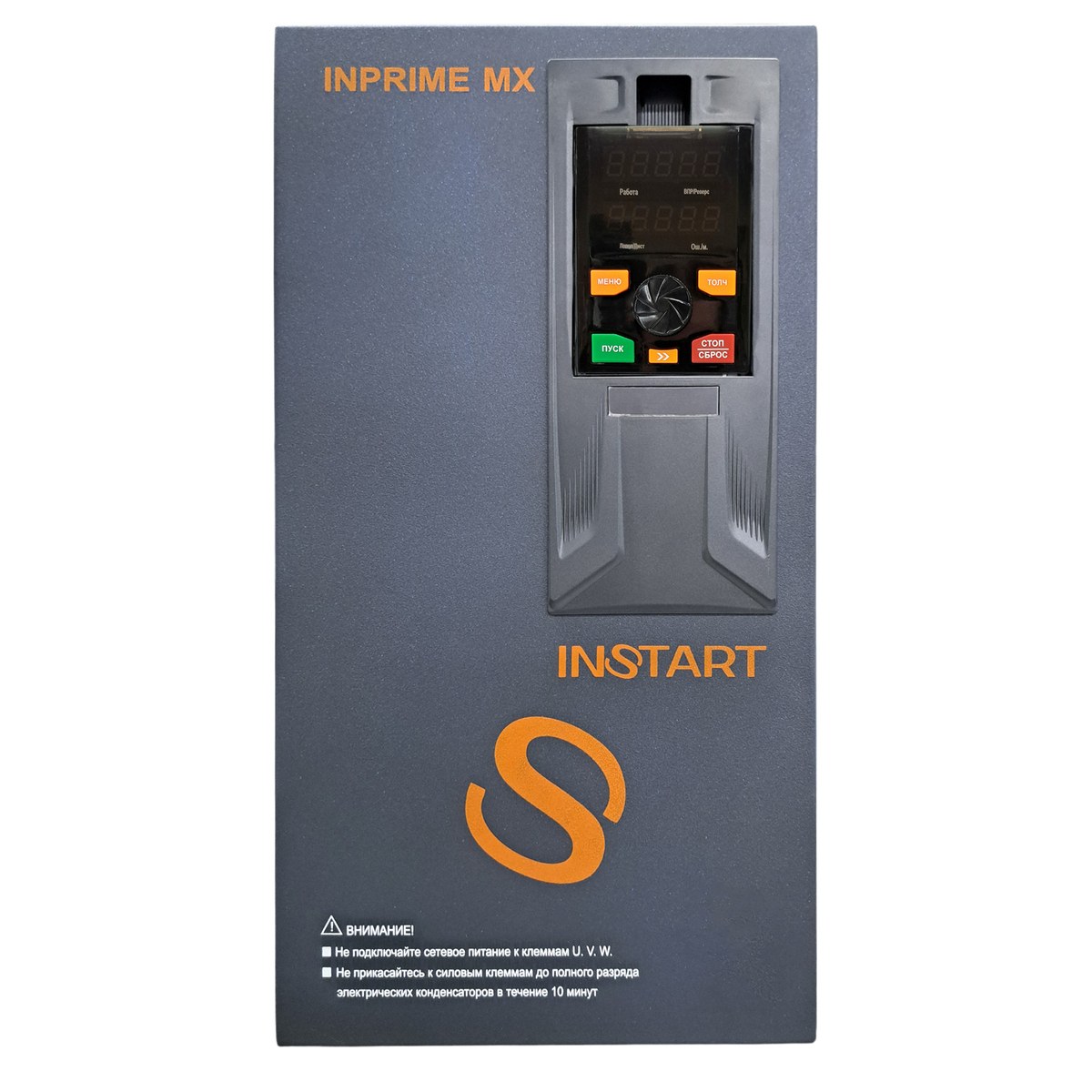

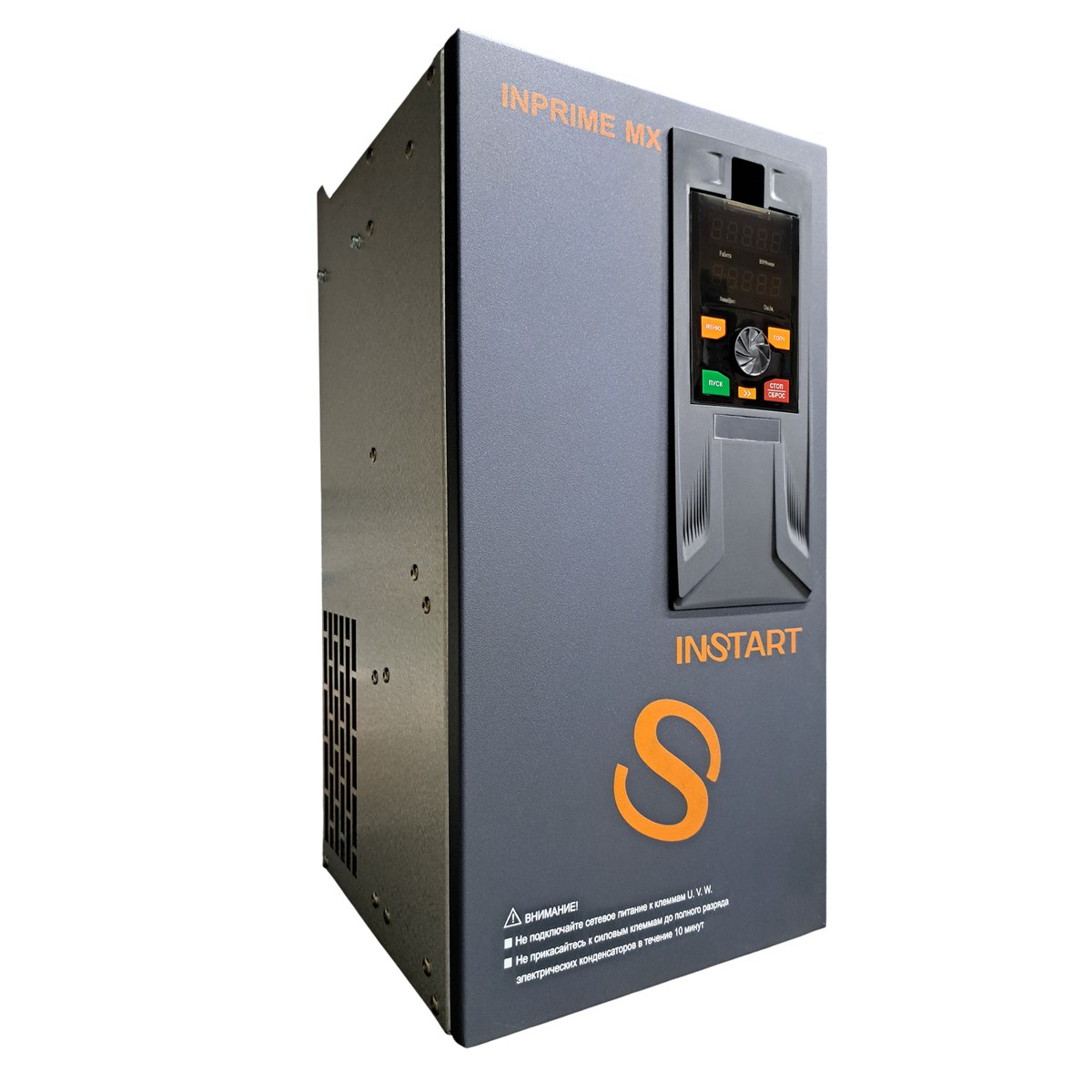

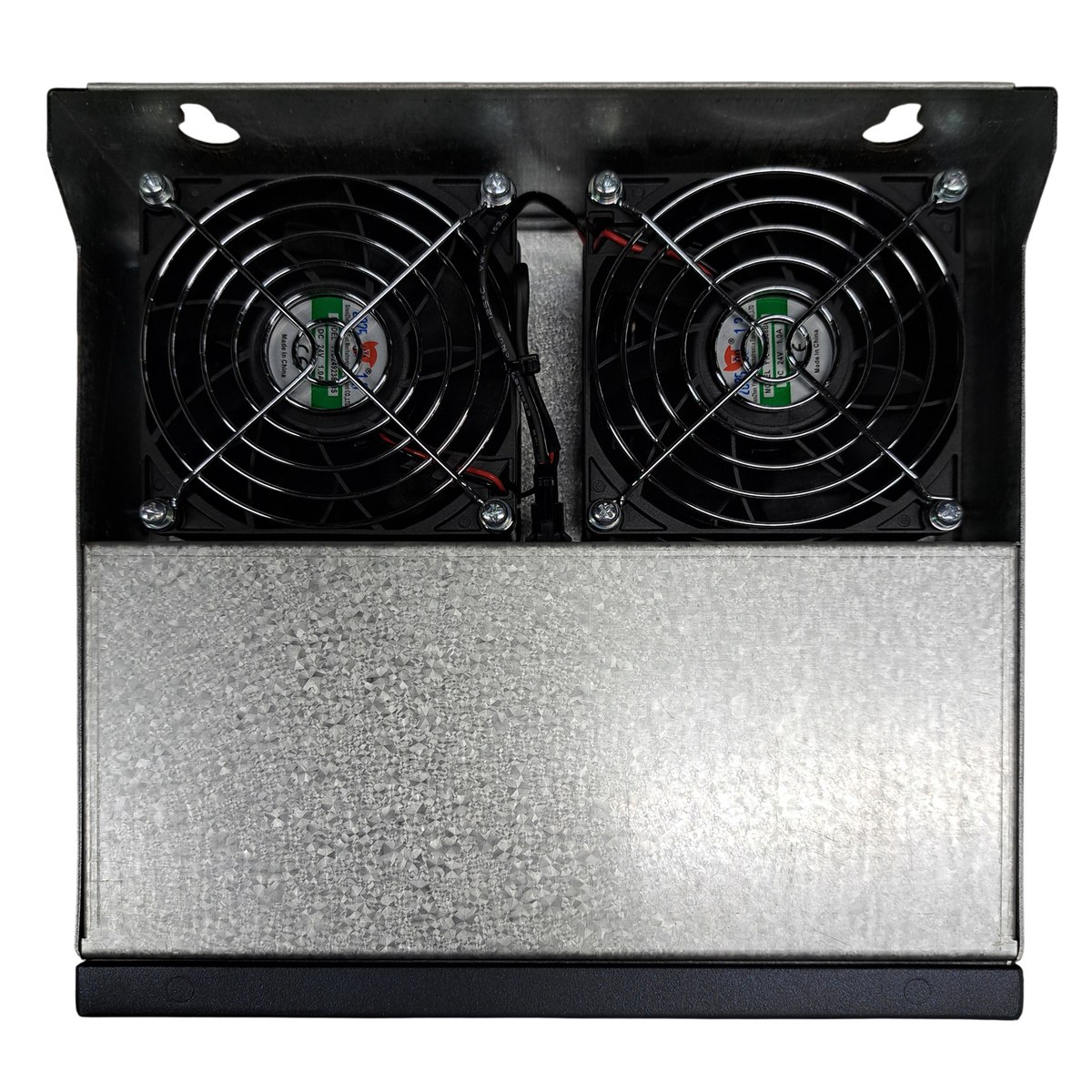

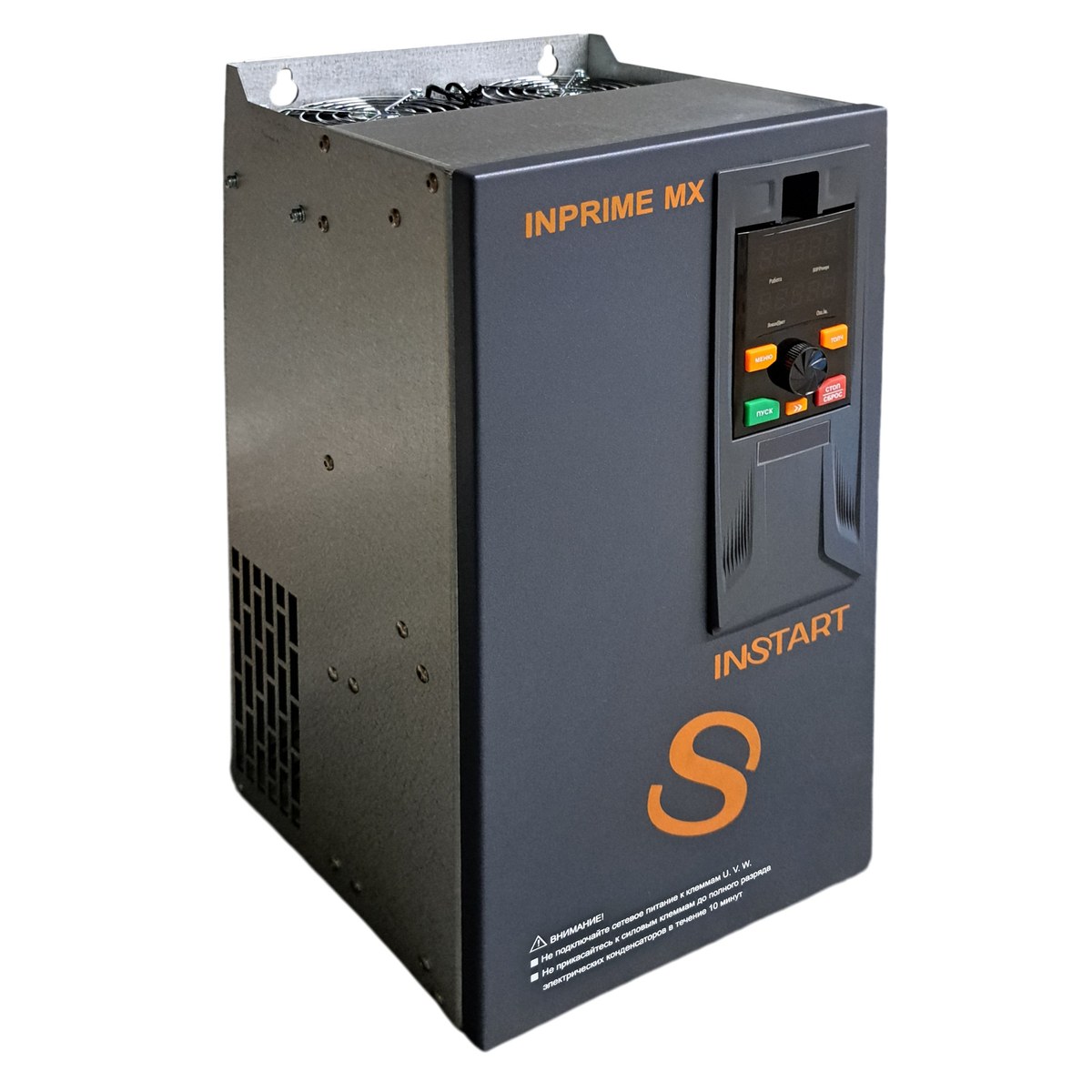

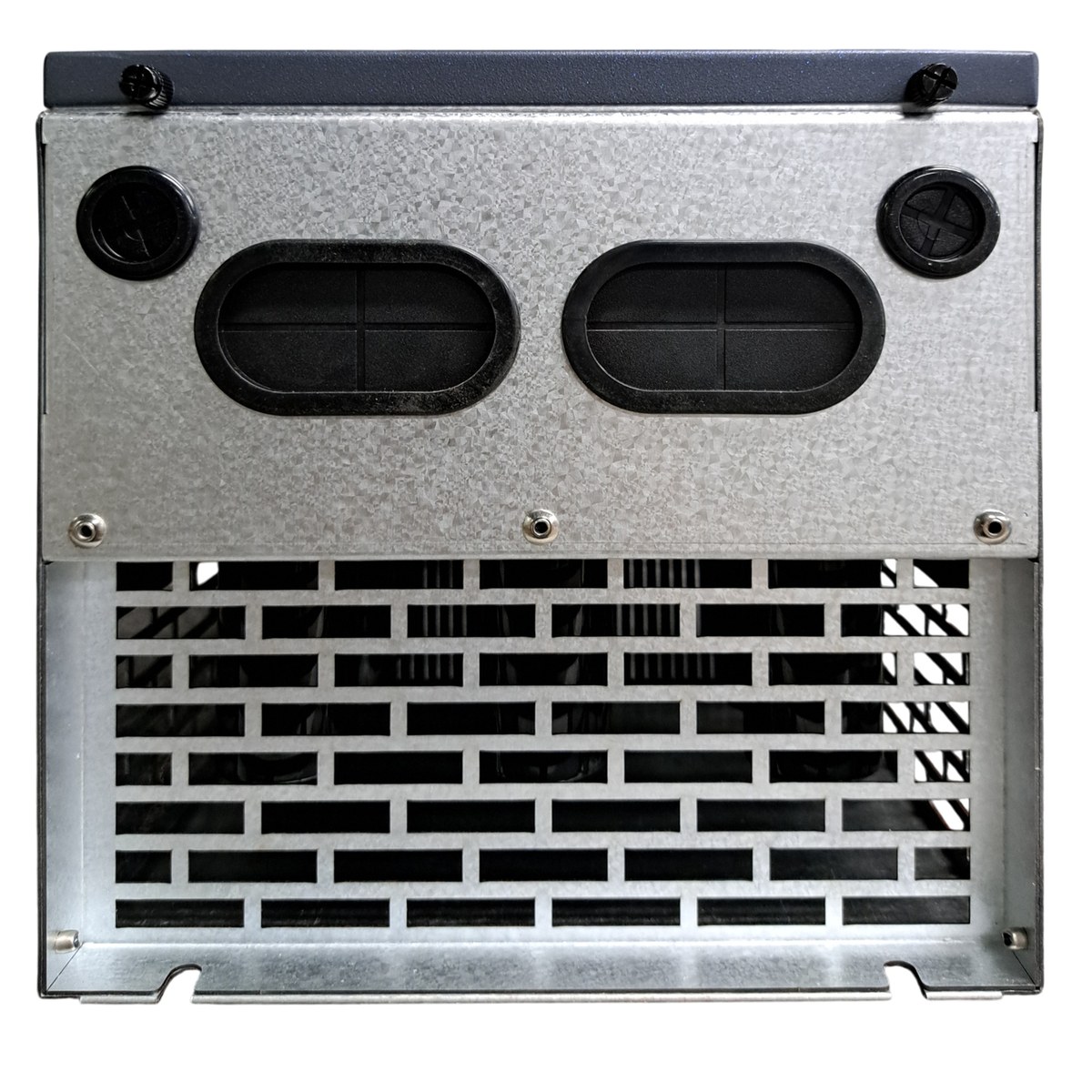

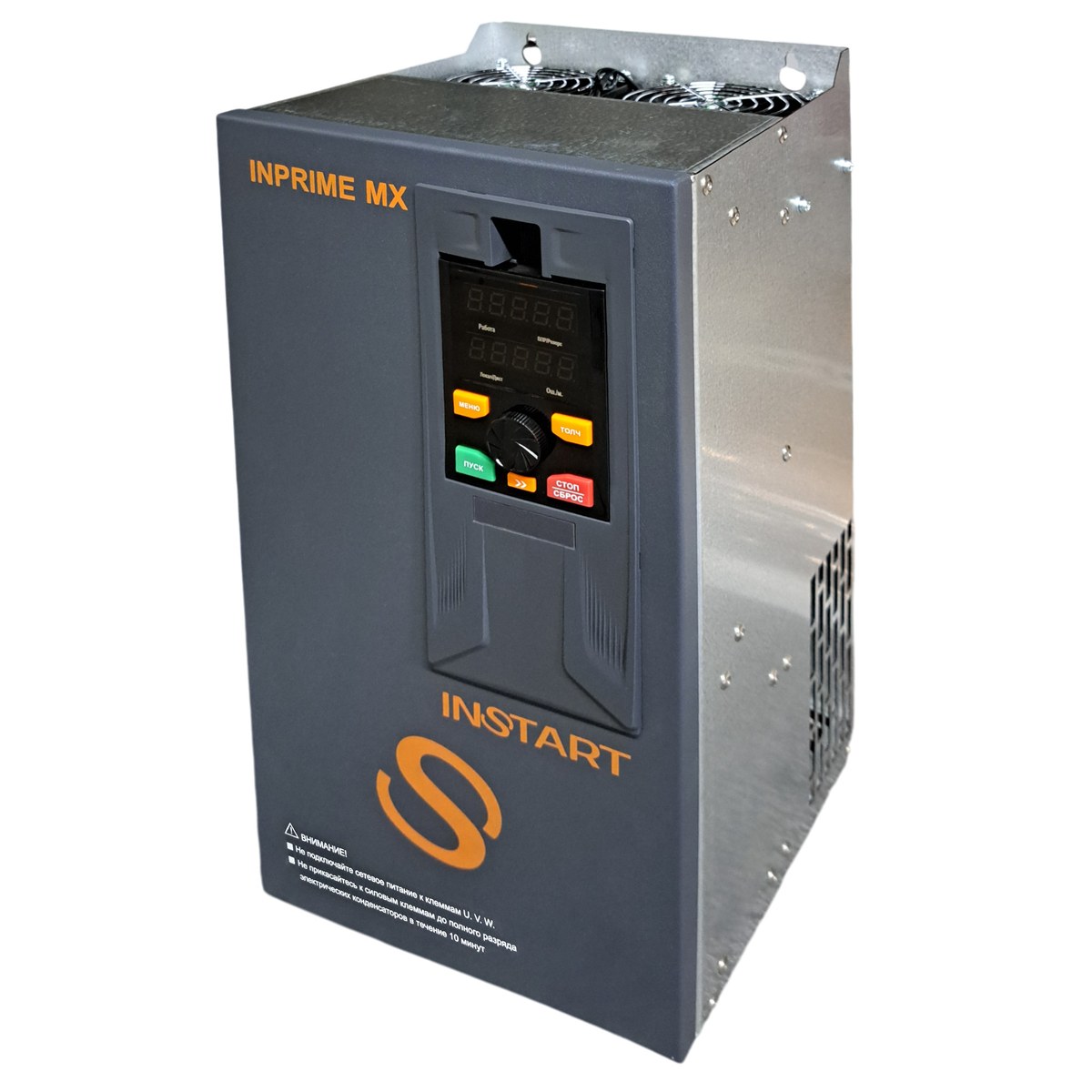

Преобразователь частоты INSTART INPRIME MX-G37-3B

Преобразователь частоты INSTART INPRIME MX-G37-3B — преобразователь частоты INSTART серии INPRIME MX (максимальная функциональность: протоколы, энкодеры, STO). Мощность двигателя 37 кВт, питание 1×220 В (выход 3×380 В), ток 75 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 319 960 ₽ с НДС, отгрузка со склада и доставка по России.

О серии INPRIME MX

Преобразователи частоты INSTART серии INPRIME MX — замена европейских брендов с расширенным функционалом: работа с асинхронными и синхронными двигателями, до трёх плат расширения одновременно, ProfiBUS, ProfiNET, Modbus RTU, CANopen и EtherCAT, STO во всём модельном ряду и встроенный тормозной модуль до 160 кВт.

Особенности

• Протоколы связи — ProfiBUS, ProfiNET, Modbus RTU, CANopen, EtherCAT
• Платы расширения — модульная установка, одновременная работа трёх плат, 5 видов энкодеров
• Отраслевые функции — крановые, каскадный режим, намоточные станки и др.
• Эффективность — момент 180 % на низких скоростях, точность 1:1000 с энкодером
• Надёжность — интегрированная плата STO во всём ряду, тормозной модуль до 160 кВт
• Быстрый старт — опциональная панель с русскоязычным меню, резервное копирование параметров
• Варианты питания — 1×220 В с однофазным или трёхфазным выходом, 1×220 В с выходом 380 В, 3×380 В

Описание производителя

Преобразователь частоты (ПЧ) серии INPRIME MX представляет собой продвинутое цифровое решение для управления трехфазными асинхронными электродвигателями (ЭД) с короткозамкнутым ротором или синхронными электродвигателями с постоянными магнитами при входном напряжении 230 В или 400 В (зависит от модели). Преобразователь частоты подходит для управления высокодинамичными нагрузками и применениями в сложных приводных системах.

Преобразователи частоты серии INPRIME MX являются заменой европейских брендов, так как обладают расширенным функционалом и поддерживают различные протоколы связи.

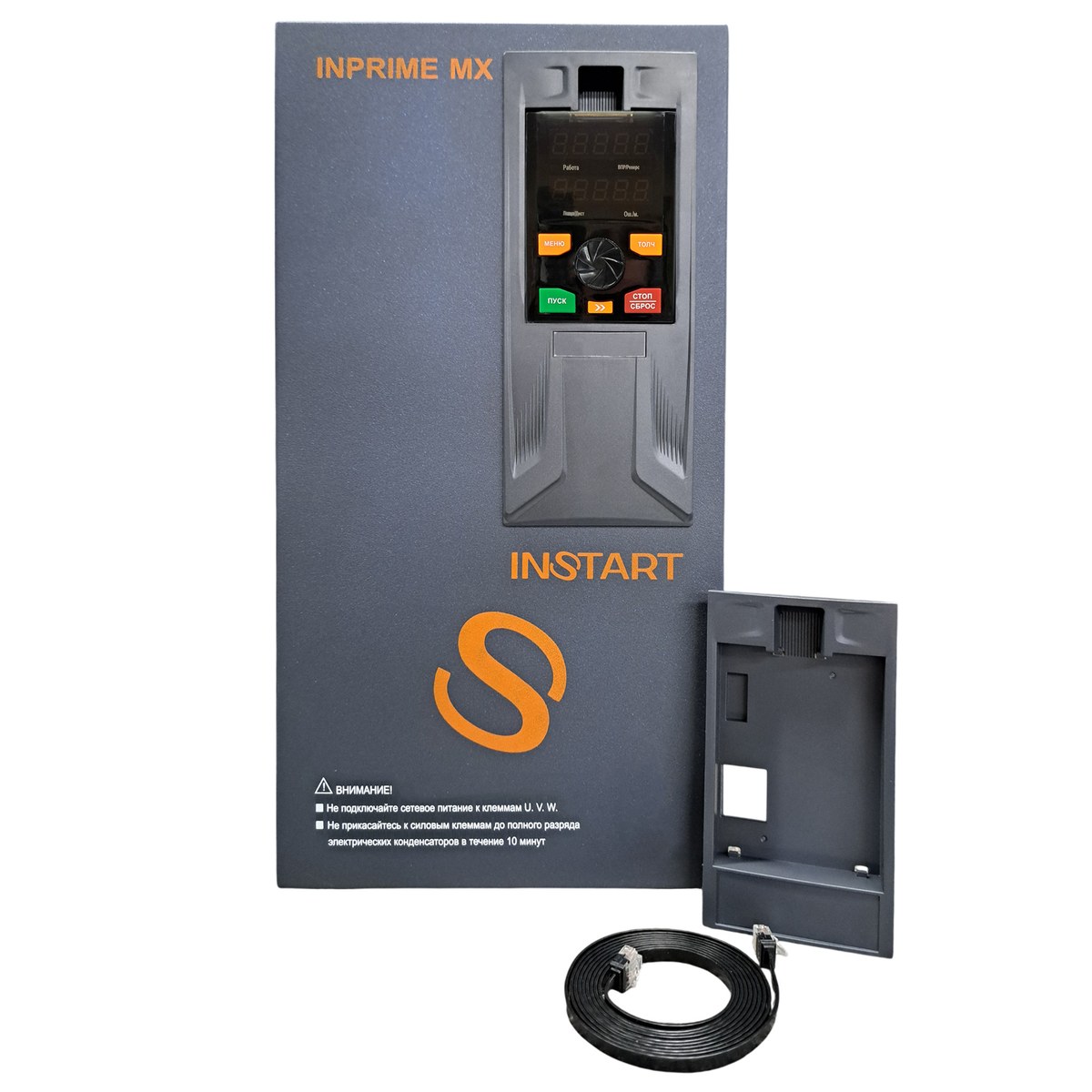

Базовая комплектация преобразователя частоты серии INPRIME MX включает монтажную рамку и кабель 2 метра.

Отличительные особенности серии INPRIME MX

ФУНКЦИОНАЛЬНОСТЬ:

• Работа с двумя типами электродвигателями: асинхронные и синхронные на постоянных магнитах
• Одновременная работа с тремя платами расширения
• Модульная установка плат расширения
• Поддержка ProfiBUS, ProfiNET, ModBUS RTU, CANopen, EtherCAT, ModBUS TCP/IP
• Настраиваемая логика PNP/NPN
• Встроенные отраслевые функции: крановые, каскадный режим, намоточные станки и др.
• Резервное копирование параметров с помощью панели управления
• Совместимость с 5-ю различными видами энкодеров

НАДЕЖНОСТЬ:

• Встроенная плата STO во всём модельном ряду для соответствия стандартам промышленной безопасности
• Функция «Аварийный режим работы» при переключении на резервный источник питания (ИБП)
• Встроенный тормозной модуль в моделях до 37кВт, от 45 до 160 кВт опционально

КОМПАКТНОСТЬ:

• Форм-фактор европейского образца

БЫСТРЫЙ СТАРТ:

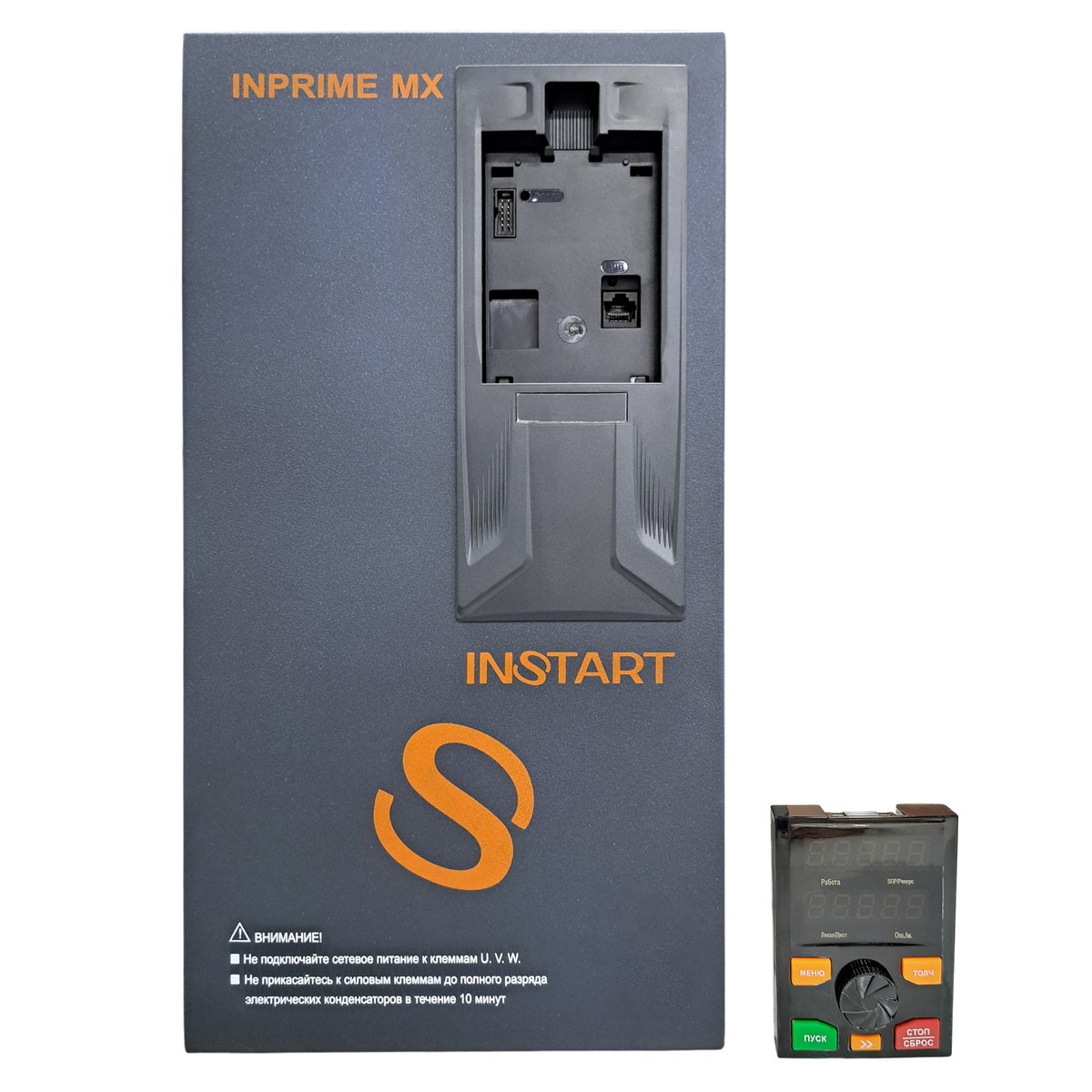

• Опционально подключаемая панель с интуитивно понятным меню на русском языке
• Настраиваемый вывод параметров на панель управления

ЭФФЕКТИВНОСТЬ:

• Крутящий момент 180% на низких скоростях в векторном режиме
• Точность управления скоростью 1:1000 в векторном режиме с энкодером

Области применения

Серия INPRIME MX, благодаря специализированным отраслевым функциям, может использоваться в грузоподъёмном оборудовании во многих отраслях промышленности: целлюлозно-бумажной, пищевой, машиностроении, добывающей промышленности и др.

Система обозначения

1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P − насосный
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
1: вход 1~230 (220) В, 50/60 Гц; выход 1~230 (220) В
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
3: вход 1~230 (220) В, 50/60 Гц; выход 3~400 (380) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Дополнительные опции:
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие компаундом;
INMX-I/O, INMX-PG, INMX-DP, INMXCanopen, INMX-Profinet, INMX-TCP/IP, INMX-Ethercat – платы расширения.
ИПР - индивидуальное проектное решение

*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения

Схема подключения управляющих клемм серии INPRIME MX

Массогабаритные характеристики

Габаритные и установочные размеры устройств серии INPRIME MX в пластмассовом корпусе (настенное исполнение), типоразмеры 1-4

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (настенное исполнение), типоразмеры 5-13

Габаритные и установочные размеры устройств серии INPRIME MX в металлическом корпусе (напольное исполнение), типоразмеры 14-16

Типоразмер

Модель

Вес нетто, кг

Габаритные размеры, мм

Тип корпуса и

способ монтажа

Ш

В

Г

1

INPRIME MX-G1.5-1B

0.82

80

200

138

Пластмассовый,

настенный (на din-рейку)

2

INPRIME MX-G2.2-1B

1.75

98

260

170

3

INPRIME MX-G4.0-1B

3.11

115

310

187

Пластмассовый,

настенный

INPRIME MX-G5.5-1B

3.11

4

INPRIME MX-G7.5-1B

6.2

165

395

210

5

INPRIME MX-G11-1B

11.5

220

445

220

1

INPRIME MX-G0.4-2B

0.82

80

200

138

Пластмассовый,

настенный (на din-рейку)

INPRIME MX-G0.75-2B

0.82

80

200

138

INPRIME MX-G1.5-2B

0.82

80

200

138

INPRIME MX-G2.2-2B

0.82

80

200

138

2

INPRIME MX-G4.0-2B

1.75

98

260

170

3

INPRIME MX-G5.5-2B

3.11

115

310

187

Пластмассовый,

настенный

INPRIME MX-G7.5-2B

3.11

115

310

187

1

INPRIME MX-G0.75-3B

0.82

80

200

138

Пластмассовый,

настенный (на din-рейку)

INPRIME MX-G1.5-3B

0.82

80

200

138

2

INPRIME MX-G2.2-3B

1.75

98

260

170

INPRIME MX-G4.0-3B

1.75

98

260

170

3

INPRIME MX-G5.5-3B

3.11

115

310

187

Пластмассовый,

настенный

INPRIME MX-G7.5-3B

3.11

115

310

187

INPRIME MX-G11-3B

3.11

115

310

187

4

INPRIME MX-G15-3B

6.2

165

395

210

INPRIME MX-G18.5-3B

6.2

165

395

210

5

INPRIME MX-G22-3B

11.5

220

445

220

Металлический,

настенный

INPRIME MX-G30-3B

11.5

220

445

220

6

INPRIME MX-G37-3B

16.5

245

554

255

1

INPRIME MX-G0.75/P1.1-4B

0.82

Характеристики

Где применяется

• машиностроение, металлургия, горнодобывающая отрасль
• нефтегазовый сектор, ЦБП, пищевая промышленность
• грузоподъёмное оборудование, водоснабжение, вентиляция

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.
