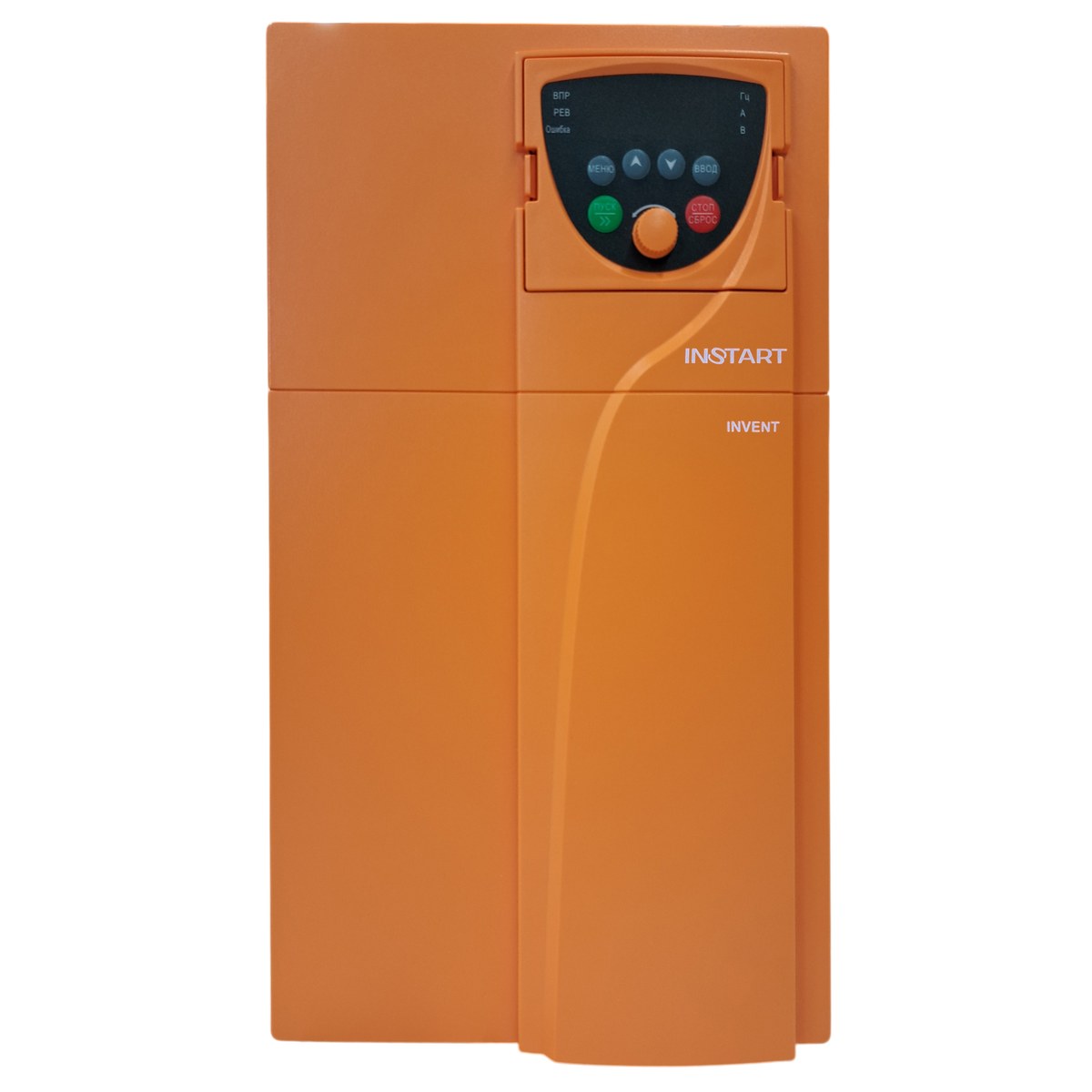

Преобразователь частоты INSTART INVENT-G22-4B

Преобразователь частоты INSTART INVENT-G22-4B — преобразователь частоты INSTART серии INVENT (лёгкое решение для вентиляции и насосов, гарантия 3 года). Мощность двигателя 22 кВт, питание 3×380 В, ток 45 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 90 630 ₽ с НДС, отгрузка со склада и доставка по России.

О серии INVENT

Преобразователи частоты INSTART серии INVENT — компактное решение для производителей вентиляционных систем и насосных станций: ECO-режим с экономией до 40 % энергии, ПИД-регулирование со спящим режимом, четыре кривые разгона вентилятора, пожарный режим с контролем кабеля, встроенный ЭМС-фильтр и гарантия 3 года.

Особенности

• ECO-режим — экономия до 40 % энергии за счёт изменения выходного напряжения
• Для вентиляции — 4 кривые разгона и торможения вентилятора, подхват «на лету», торможение постоянным током перед запуском
• Для насосов — плавное заполнение трубопровода, ПИД со спящим режимом, защита от замерзания, функция сна
• Пожарный режим — контроль целостности кабеля по трём фазам и обмоток двигателя, 2 режима запуска
• Компактность — монтаж бок-о-бок до 7,5 кВт, закрытые клеммы, тихая работа при простое
• Надёжность — −10…+50 °C, отклонение сети −15/+10 %, перегрузка 150 %/60 с и 180 %/3 с, просушка изоляции двигателя
• Гарантия 3 года — с момента отгрузки со склада; покрытие плат лаком или компаундом

Описание производителя

Преобразователь частоты серии INVENT представляет собой оптимальное цифровое решение для управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором или синхронными электродвигателями с постоянными магнитами при входном напряжении 230 В или 400 В (зависит от модели). Преобразователи частоты серии INVENT используются в широком спектре промышленных применений, в системах вентиляции и насосных агрегатах.

Отличительные особенности серии INVENT

ДОПОЛНИТЕЛЬНОЕ ПОКРЫТИЕ ПЛАТ ЛАКОМ ИЛИ КОМПАУНДОМ
Применяется к местам с нормальным уровнем загрязняющих веществ и повышенной влажностью

ИСПОЛНЕНИЕ С ЗАКРЫТЫМИ КЛЕММАМИ
Для безопасности обслуживающего персонала

ВСТРОЕННЫЙ ЭМС ФИЛЬТР
Применяется для уменьшения высокочастотных обратных воздействий на сеть

КОМПАКТНОЕ ИСПОЛНЕНИЕ
Малые габариты ПЧ и возможность монтажа бок-о-бок (до 7,5 кВт) позволяют освободить место в шкафу управления

ГАРАНТИЯ 3 ГОДА
Гарантия вступает в силу с момента отгрузки со склада

РАБОТА ВО ВЛАЖНЫХ ПОМЕЩЕНИЯХ
Дополнительное покрытие плат компаундомя

ПИД РЕГУЛИРОВАНИЕ СО СПЯЩИМ РЕЖИМОМ
Спящий режим экономит энергию, снижает износ и шум. Подходит для контроля давления и контроля температуры

АВТОМАТИЧЕСКОЕ ПОДДЕРЖАНИЕ РАБОТЫ НАСОСА НА МИНИМАЛЬНЫХ ОБОРОТАХ
Для предотвращения замерзания

ВЕНТИЛЯЦИОННЫЕ ХАРАКТЕРИСТИКИ РАЗГОНА ВЕНТИЛЯТОРА
4 кривых для оптимального разгона и торможения вентилятора

ФУНКЦИЯ СНА
Продление срока службы насоса при малом расходе воды

ECO-РЕЖИМ
Экономия до 40 % энергии за счёт изменения выходного напряжения для минимизации потребляемой мощности

ПЛАВНОЕ ЗАПОЛНЕНИЕ ТРУБОПРОВОДА
Повышает надёжность системы водоснабжения

БЫСТРЫЙ ПУСК
Готов к работе «из коробки»

РАБОТА В ПЫЛЬНЫХ ПОМЕЩЕНИЯХ
Дополнительное покрытие плат лаком

ВСТРОЕННЫЙ ПРОТОКОЛ СВЯЗИ MODBUS RTU
Для лёгкой интеграции в системы ОВиК

СНИЖЕНИЕ ШУМА ПРИ ЭКСПЛУАТАЦИИ
Отключение вентилятора ПЧ при простое оборудования

РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР ОТ -10 ДО +50 °С
Работа от -10 до +40 °С без снижения выходных характеристик

ПОЖАРНЫЙ РЕЖИМ
Контроль целостности кабеля по трём фазам и обмоток электродвигателя
2 режима
Запуск на текущей или аварийной скорости

ВЫСОКАЯ ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
150 % в течение 60 секунд
180 % в течение 3 секунд
Запуск на текущей или аварийной скорости

ПРОСУШКА ИЗОЛЯЦИИ ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННЫМ ТОКОМ
Удаляет конденсат на обмотках после простоя электродвигателя

БЕЗУДАРНЫЙ ПОДХВАТ «НА ЛЕТУ»
Автоматический повторный запуск оборудования после восстановления питания

ТОРМОЖЕНИЕ ПОСТОЯННЫМ ТОКОМ ПЕРЕД ЗАПУСКОМ
Остановка свободно вращающегося вентилятора и разгон до заданной скорости

ЗАЩИТА МЕХАНИЗМА ОТ ПЕРЕГРУЗОК
За счёт функции контроля момента
Запуск на текущей или аварийной скорости

НАДЁЖНАЯ РАБОТА В НЕСТАБИЛЬНЫХ СЕТЯХ
Допустимое отклонение напряжения -15/+10 %

Области применения

Преобразователи частоты серии INVENT предназначены для работы с системами вентиляции, кондиционирования, водоснабжения, водоотведения и компрессорами

Система обозначения

1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
5. Встроенный тормозной модуль
6. Дополнительные опции:
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие компаундом;
ИПР - индивидуальное проектное решение

*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

Схемы подключения

Массогабаритные характеристики

Характеристики

Где применяется

• приточно-вытяжные установки и крышные вентиляторы
• насосные станции водоснабжения и водоотведения
• кондиционирование и компрессоры

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.

Важно знать
