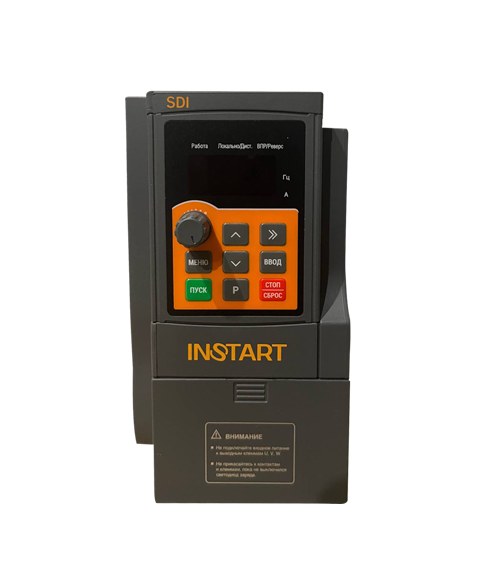

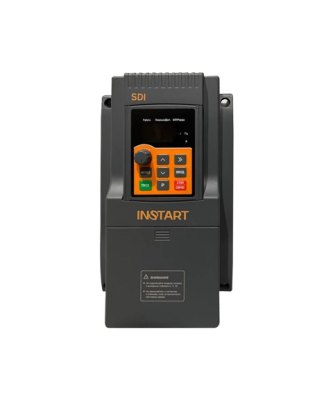

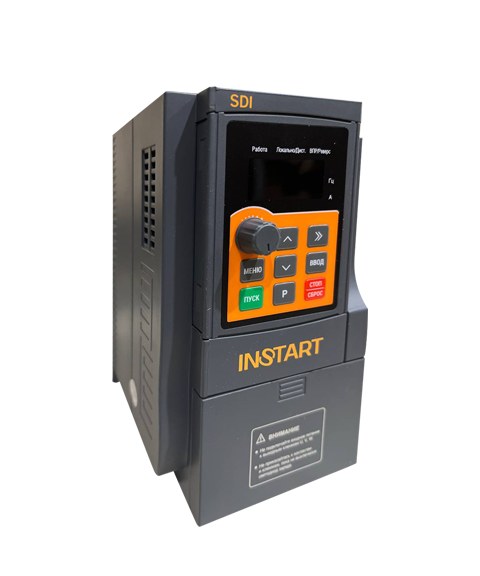

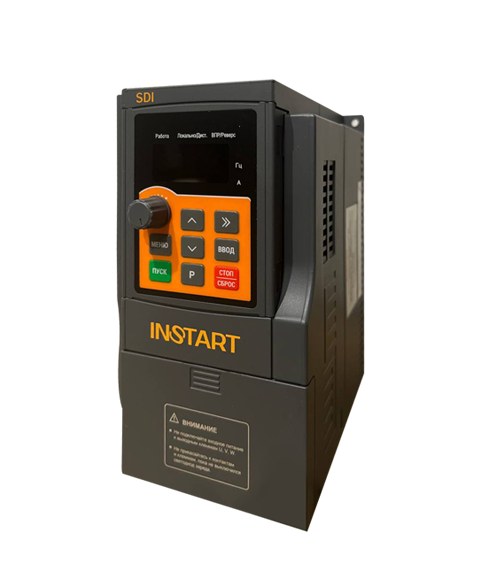

Преобразователь частоты INSTART SDI-G2.2-4B

Преобразователь частоты INSTART SDI-G2.2-4B — преобразователь частоты INSTART серии SDI (компактная бюджетная серия 0,4–4 кВт). Мощность двигателя 2,2 кВт, питание 3×380 В, ток 5.1 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 23 370 ₽ с НДС, отгрузка со склада и доставка по России.

О серии SDI

Преобразователи частоты INSTART серии SDI — самые компактные и простые устройства в линейке завода: экономичное решение для электродвигателей 0,4–4 кВт в вентиляции, насосных агрегатах и общепромышленных механизмах.

Особенности

• Высокий пусковой момент — 150 % при 1 Гц в векторном режиме
• Съёмная панель управления — вынос удлинительным кабелем до 50 м
• Компактность — оптимальные габаритные размеры
• Modbus RTU в базе — встроенный сетевой протокол
• Защиты — от перегрузки, перегрева, замыкания на землю, пропадания фаз, повышенного и пониженного напряжения

Описание производителя

Размеры ШхВхГ - 82х145х125 Вес, брутто, кг - 0,9 Вес, нетто, кг - 0,86

• Описание серии SDI
• Система обозначения
• Схема подключения
• Габаритные размеры

Преобразователи частоты серии SDI– это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

• Компактные размеры
• Векторное управление
• Гарантия 3 года

• Векторное управление
• Управление через входы/выходы, коммуникационный протокол или с панели управления
• Два режима ПИД-регулирования
• Встроенный тормозной модуль
• Программирование параметров
• Выбор до 16 скоростей с возможностью применения четырех алгоритмов разгона/торможения
• Работа от датчика по аналоговому входу 0/4-20 мА (0-10 В)
• Встроенный протокол MODBUS RTU (RS 485)
• IGBT модуль (кроме модели SDI-G4.0-4B)
• Защита электродвигателя от перегрузок, короткого замыкания и других неблагоприятных факторов
• Монтажный комплект (1,5 метра) входит в комплект базовой поставки

Компактный векторный преобразователь частоты по цене скалярного

Система обозначения

1. Серия
2. Режим G - общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
2: 1~230 (220) В, 50/60 Гц
4: 3~400 (380) В, 50/6
5. Встроенный тормозной модуль
6. Дополнительные опции:
СЗС - дополнительное покрытие плат лаком;
КМП-П - защитное покрытие плат компаундом;
ИПР - индивидуальное проектное решение.

Схема подключения

Массогабаритные характеристики

Характеристики

Где применяется

• вентиляторы и приточные установки
• насосы
• общепромышленное оборудование малой мощности

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.

Важно знать
