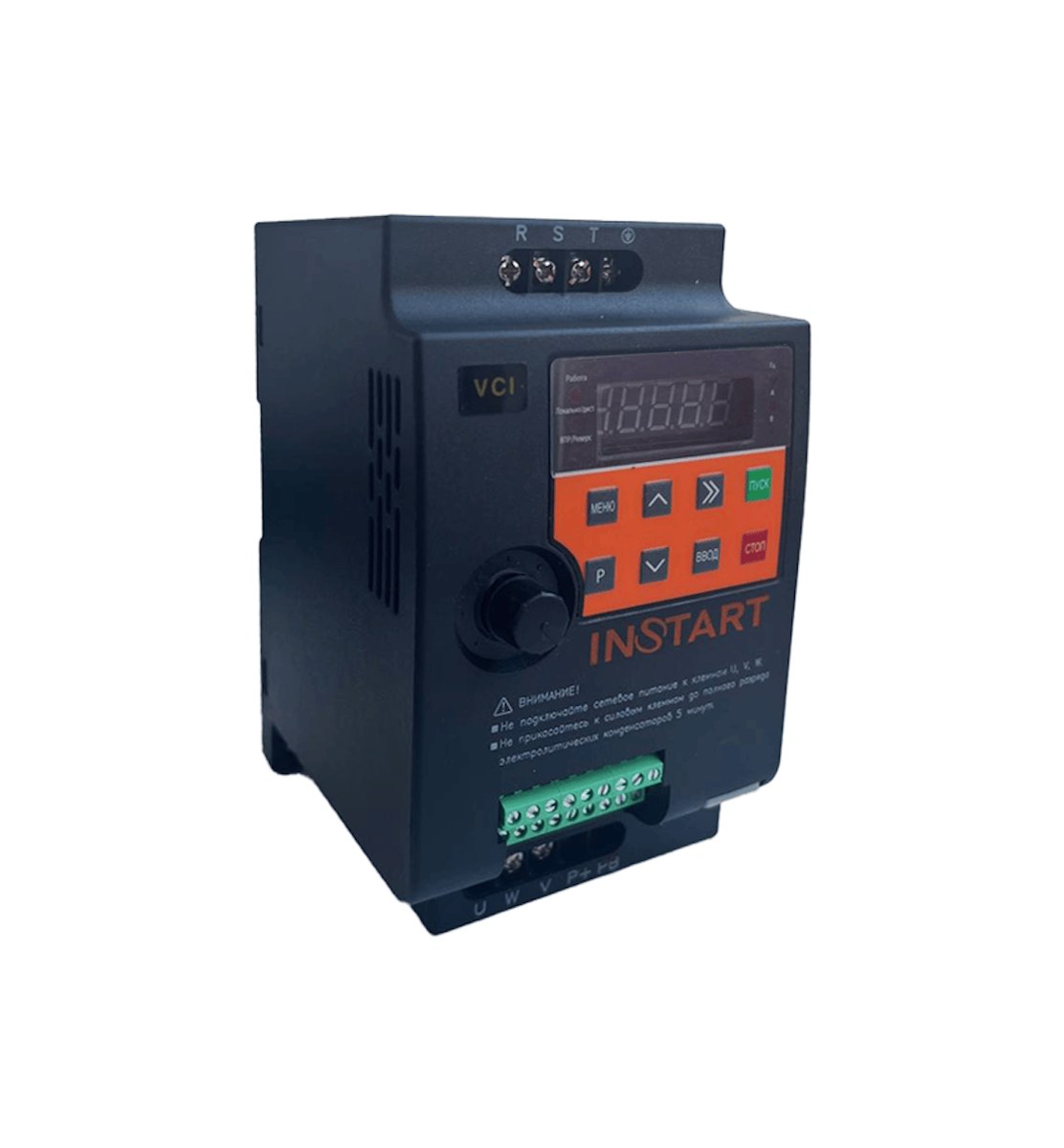

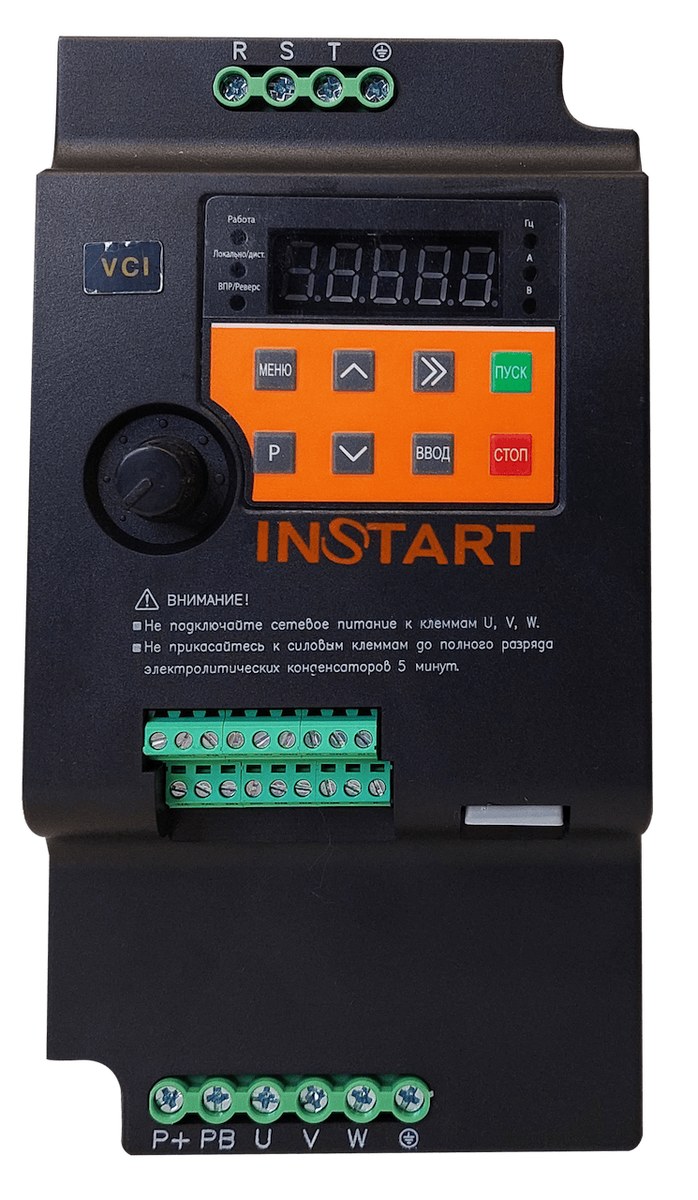

Преобразователь частоты INSTART VCI-G2.2-4B

Преобразователь частоты INSTART VCI-G2.2-4B — преобразователь частоты INSTART серии VCI (компактная серия для вентиляции и насосов). Мощность двигателя 2,2 кВт, питание 3×380 В, ток 5.1 А, степень защиты IP20. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 15 865 ₽ с НДС, отгрузка со склада и доставка по России.

О серии VCI

Преобразователи частоты INSTART серии VCI — одни из самых компактных и простых в управлении в линейке завода: надёжное и экономичное решение для электродвигателей 0,4–15 кВт в системах вентиляции, насосных агрегатах и общепромышленных механизмах.

Особенности

• Простота в использовании — необходимый минимум настроек и функций для типовых задач
• Компактность — оптимальные габаритные размеры
• Modbus RTU в базе — встроенный сетевой протокол для интеграции в АСУ и диспетчеризацию
• Выносная панель (опция) — вынос удлинительным кабелем до 10 м
• Полный набор защит — токовые защиты, от перегрева, от пропадания фаз на входе и выходе, от замыкания на землю
• Пожарный режим (опция) — работа в условиях пожара с игнорированием ошибок
• Отладочное приложение — удалённая настройка, мониторинг и диагностика по Modbus RTU (RS-485)

Описание производителя

Преобразователи частоты серии VCI – это одни из самых компактных и простых устройств в управлении электродвигателями в линейке преобразователей частоты INSTART. Надежные преобразователи частоты мощностью от 0.4 до 15 кВт представляют собой простое и экономически эффективное решение для управления электродвигателем.

ПРОСТОТА В ИСПОЛЬЗОВАНИИ
Необходимый минимум настроек и функциональных возможностей для решения простых задач

КОМПАКТНОСТЬ
Оптимальные габаритные размеры

ВСТРОЕННЫЙ ПОЖАРНЫЙ РЕЖИМ
Пожарный режим предполагает работу преобразователя частоты несмотря на возможность повреждений, а также игнорируя возникающие ошибки

ВСТРОЕННЫЙ СЕТЕВОЙ ПРОТОКОЛ
В базовой комплектации встроенный ModBUS RTU

ОПЦИЯ - ВЫНОСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
Дополнительная выносная панель имеет возможность выноса удлинительным кабелем длиной до 10 м

ОПТИМАЛЬНАЯ СОВОКУПНОСТЬ ЗАЩИТНЫХ ФУНКЦИЙ:

• токовая защита от перегрузки двигателя;
• токовая защита мгновенного действия;
• защита двигателя от перегрева;
• защита от замыкания выходных фаз на землю;
• защита от перегрева выходных каскадов;
• защита от повышенного или пониженного напряжения;
• защита от пропадания фазы на входе;
• защита от ошибок передачи данных;
• защита от пропадания фаз на выходе;

ОБЛАСТЬ ПРИМЕНЕНИЯ Основное применение серии VCI – системы вентиляции и насосные агрегаты. Также эти преобразователи частоты используются для общепромышленного применения.

Система обозначения

1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
5. Встроенный тормозной модуль
6. Дополнительные опции:
СЗС - дополнительное покрытие плат лаком;
КМП-П - защитное покрытие плат компаундом;
ИПР – индивидуальное проектное решение.
7. В моделях, имеющих (V) на конце, для работы с токовым сигналом аналогового входа необходимо подключить резистор 510 Ом (входит в комплект поставки) согласно схеме подключения управляющих клемм.

*Общепромышленный режим(тяжелый, G) - используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) - используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схема подключения

Массогабаритные характеристики

Характеристики

Где применяется

• приточные и вытяжные вентиляторы
• насосные станции и скважинные насосы
• конвейеры, компрессоры и другое общепромышленное оборудование

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.
