Пульт управления INSTART ПУ-3-050

Пульт управления INSTART ПУ-3-050 — пульт управления INSTART. Степень защиты IP54. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 4 465 ₽ с НДС, отгрузка со склада и доставка по России.

Пульты управления INSTART

Пульты управления INSTART ПУ-1…ПУ-4 (одно-, двух-, трёх- и четырёхместные) подключаются к преобразователям частоты, устройствам плавного пуска и шкафам управления для дистанционного пуска/останова, регулировки оборотов и индикации состояния двигателя. Класс защиты IP54; вынос до 10 м для моделей с потенциометром и до 50 м без него.

Особенности

• ПУ-1 — одноместные пульты
• ПУ-2 — двухместные
• ПУ-3 — трёхместные
• ПУ-4 — четырёхместные
• IP54 — для установки по месту
• Функции — пуск/стоп, реверс, потенциометр, индикация, аварийный стоп — по модели

Описание производителя

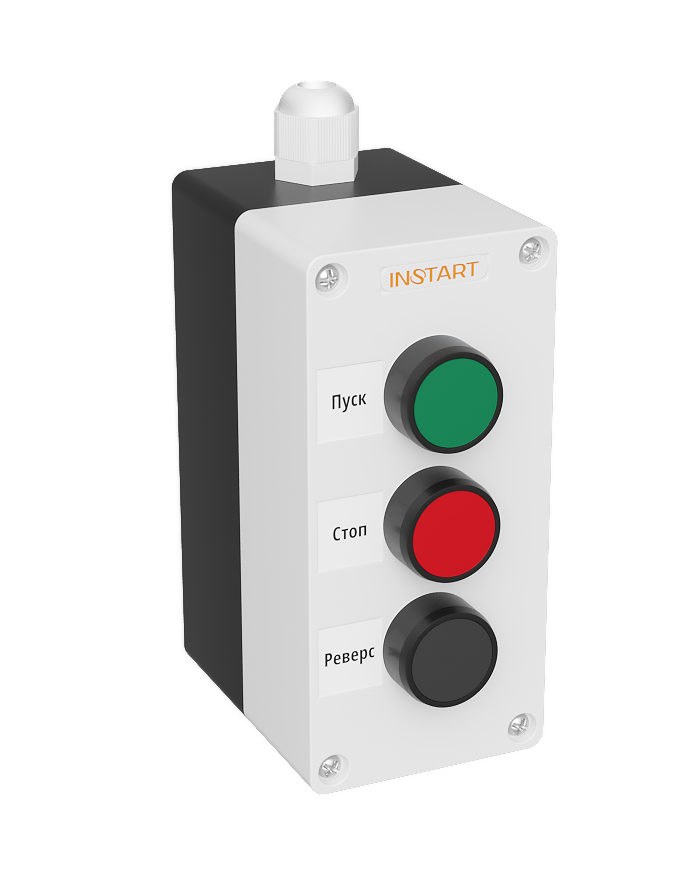

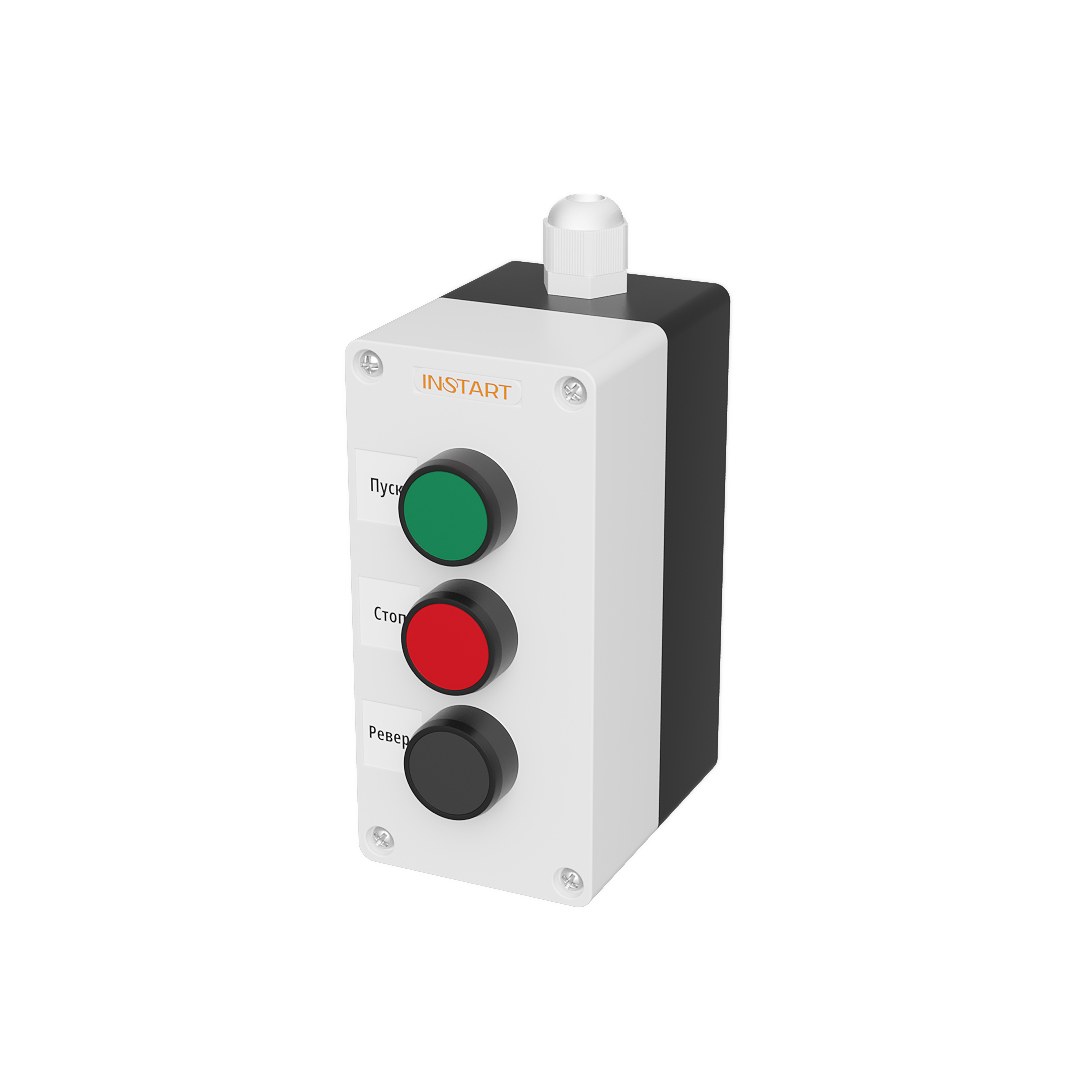

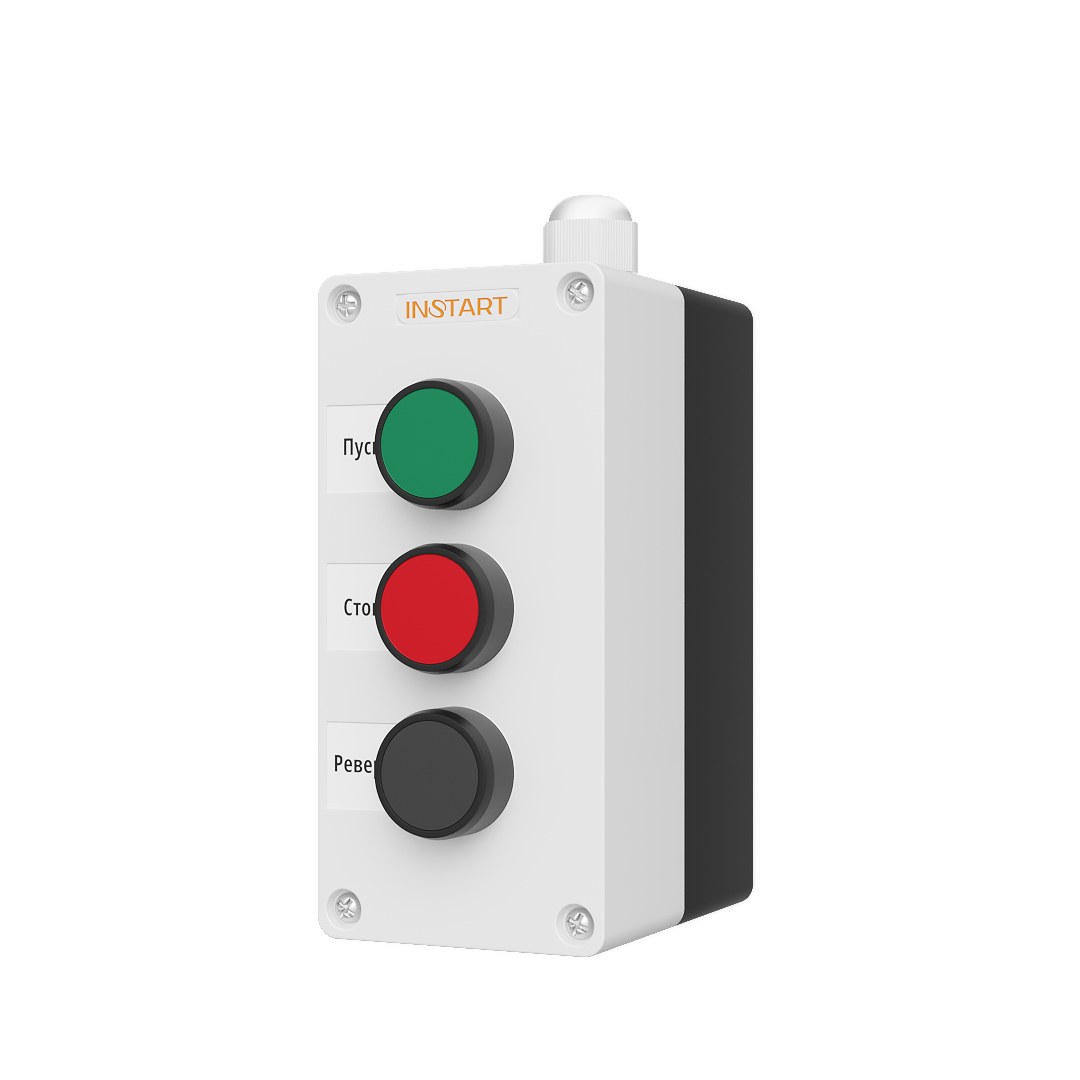

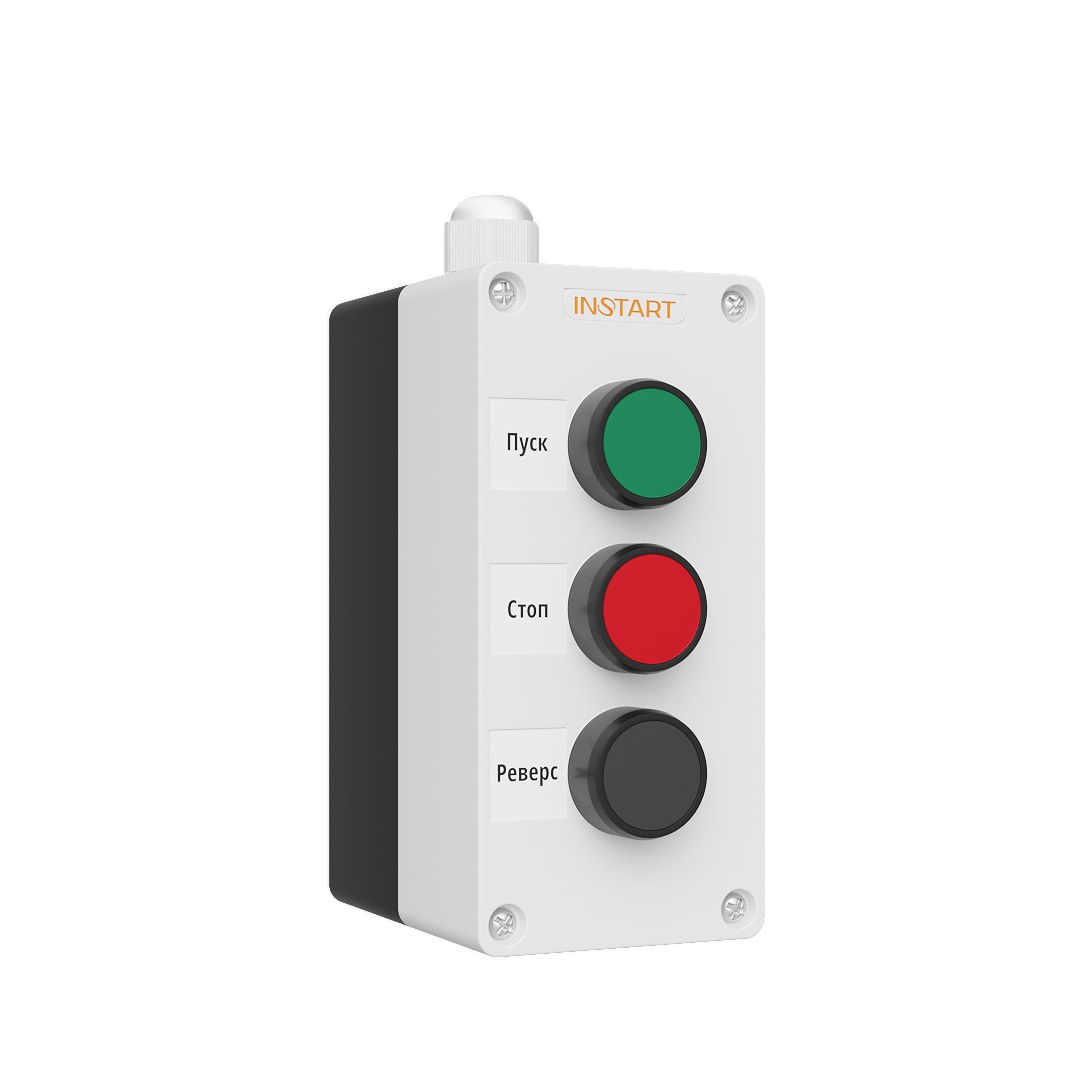

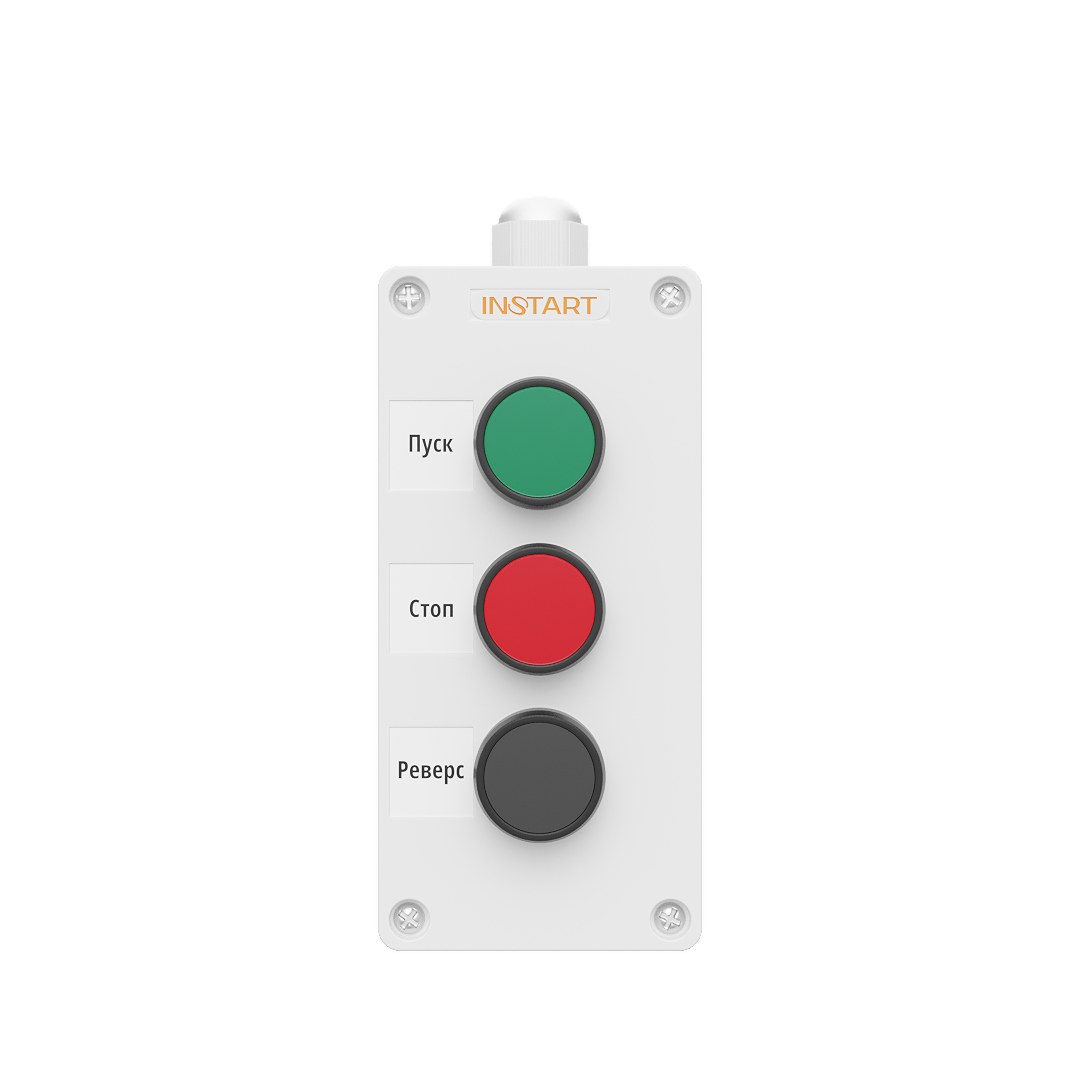

ПУ-3-050 – пульт управления, оснащённый кнопками пуск, стоп, реверс. Предназначен для управления пуском, остановом, направлением вращения электродвигателя.

• Описание
• Система обозначения
• Габаритные размеры

Пульт управления (ПУ) - предназначен для коммутации электрических цепей управления переменного тока напряжением до 230 В частоты 50 и 60 Гц и постоянного тока напряжением до 50 В, для дистанционной подачи сигналов управления. Применяется для дистанционного управления различными механизмами и электрическими машинами.

Пульт управления состоит из лицевой панели и задней крышки. На лицевой панели размещены световая индикация/индикатор и элементы управления (кнопки, переключатель и/или потенциометр), комбинация зависит от выбранной модели ПУ.

Система обозначения:

ПУ-3- Х Y Z

ПУ-3 – корпус кнопочного поста на 3 места

Х – тип индикатора:

0: индикация отсутствует.
1: лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
2: лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
4: лампа LED красная, матрица 22 мм. напряжение 24 V DC.
5: лампа LED красная, матрица 22 мм. напряжение 230 V AC.
6: измеритель аналоговых сигналов ИТП-11, матрица 22 мм.
7:
- лампа LED зеленая, матрица 22 мм. напряжение 24 V DC.
- лампа LED красная, матрица 22 мм. напряжение 24 V DC.
8:
- лампа LED зеленая, матрица 22 мм. напряжение 230 V AC.
- лампа LED красная, матрица 22 мм. напряжение 230 V AC.

Y – кнопки/переключатели:

0: кнопки/переключатели не устанавливаются.
1: переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
2: переключатель с фиксацией 3 позиции 2НО, матрица 22 мм.
6 instart-info.ru
3:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
4:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– переключатель с фиксацией 2 позиции 1НО, матрица 22 мм.
5:
– кнопка зеленая Пуск 1НО, матрица 22 мм.
– кнопка красная Стоп 1НЗ+1НО, матрица 22 мм.
– кнопка черная Реверс 1НО, матрица 22 мм.
6 – комбинированная кнопка Пуск-Стоп, матрица 22 мм.
7 – красная кнопка-грибок «Аварийный стоп».

Z – потенциометр:

0 – потенциометр не устанавливается.
1 – потенциометр 5 кОм 2 Вт.

Габаритные размеры

Характеристики

Где применяется

• управление по месту у вентилятора или насоса
• шкафы управления INSTART
• дистанционное управление ПЧ и УПП

Как подобрать

• Подбор по таблицам завода для конкретной модели ПЧ — пришлите код преобразователя.
• Напряжение сети: 400 или 690 В.
• Для резисторов — режим работы (ПВ 10 % насосы/вентиляторы, ПВ 40 % краны/конвейеры).
