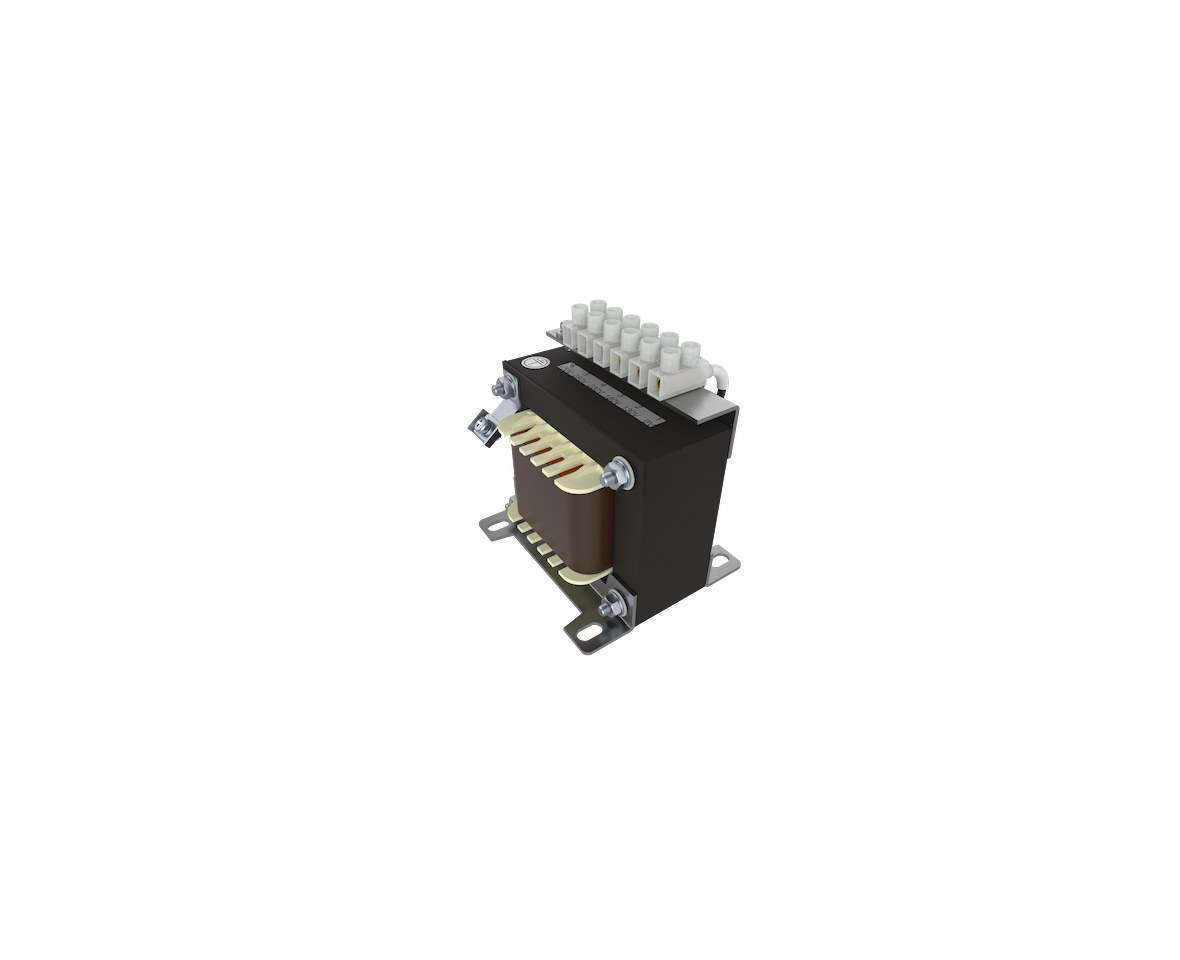

Трансформатор пятиступенчатый RGP ATRD 3.0

Трансформатор пятиступенчатый RGP ATRD 3.0 — трансформатор / блок питания RGP. Пыле- и влагозащита IP00. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 15 250 ₽ с НДС, отгрузка со склада и доставка по России.

Трансформаторы и блоки питания RGP

Трансформаторы и блоки питания RGP для шкафов управления: пятиступенчатые трансформаторы ATRE (230 В) и ATRD (380 В) для вентиляторов и промышленный источник бесперебойного питания ИБП-24-60А (24 В DC, 60 Вт) для автоматики.

Описание производителя

Трѐхфазные 5-ступенчатые трансформаторы серии ATRD предназначены для регулирования скорости вращения трѐхфазных электродвигателей вентиляторов и расхода воздуха, создаваемого данными вентиляторами. При этом необходимо учитывать, что электродвигатель должен быть спроектирован для работы с регуляторами подобного типа. Допускается управление несколькими электродвигателями.

Регулирование скорости электродвигателей осуществляется с помощью коммутирования выходных клемм трансформатора вручную или автоматически: на каждой ступени трансформатора подаѐтся соответствующее напряжение от 0 до 380 вольт.

Пятиступенчатые трансформаторы используются для регулирования скорости вентиляторов в системах ОВК, где требуется регулировка скорости воздушного потока. Трансформаторы просты в установке и эксплуатации, надежны и безопасны в работе.

• Напряжение: 380 В.
• Монтаж: на монтажную плату.
• Количество ступеней: 5 ступеней.
• Допустимый ток: от 1,5 до 14А.

Для подключения трансформатора к электродвигателю рекомендуется использование кулачкового (пакетного) переключателя на 5 положений. Рекомендуемая схема подключения приведена ниже. Используйте автоматические выключатели на вводе и тепловую защиту на отходящей линии. Трансформаторы поставляются готовыми к подключению. Монтаж должен проводиться только квалифицированным персоналом согласно соответствующим действующим нормам. Монтаж производится при отсутствии напряжения. Необходимо предусматривать доступ для обслуживания устройств. Регулятор монтируется на плоской поверхности при помощи метизов.

Характеристики

Где применяется

• управление скоростью вентиляторов
• регулирование мощности электрокалориферов
• питание автоматики в шкафах управления

Как подобрать

• Регулятор скорости — по току и фазности двигателя (230 В одно-, 380 В трёхфазный), с термоконтактом или без.
• Регулятор температуры — по мощности электрокалорифера (МРТ 220/380 В, РТК).
• Трансформатор ATRE/ATRD — по току вентилятора; ИБП — по нагрузке 24 В DC.
