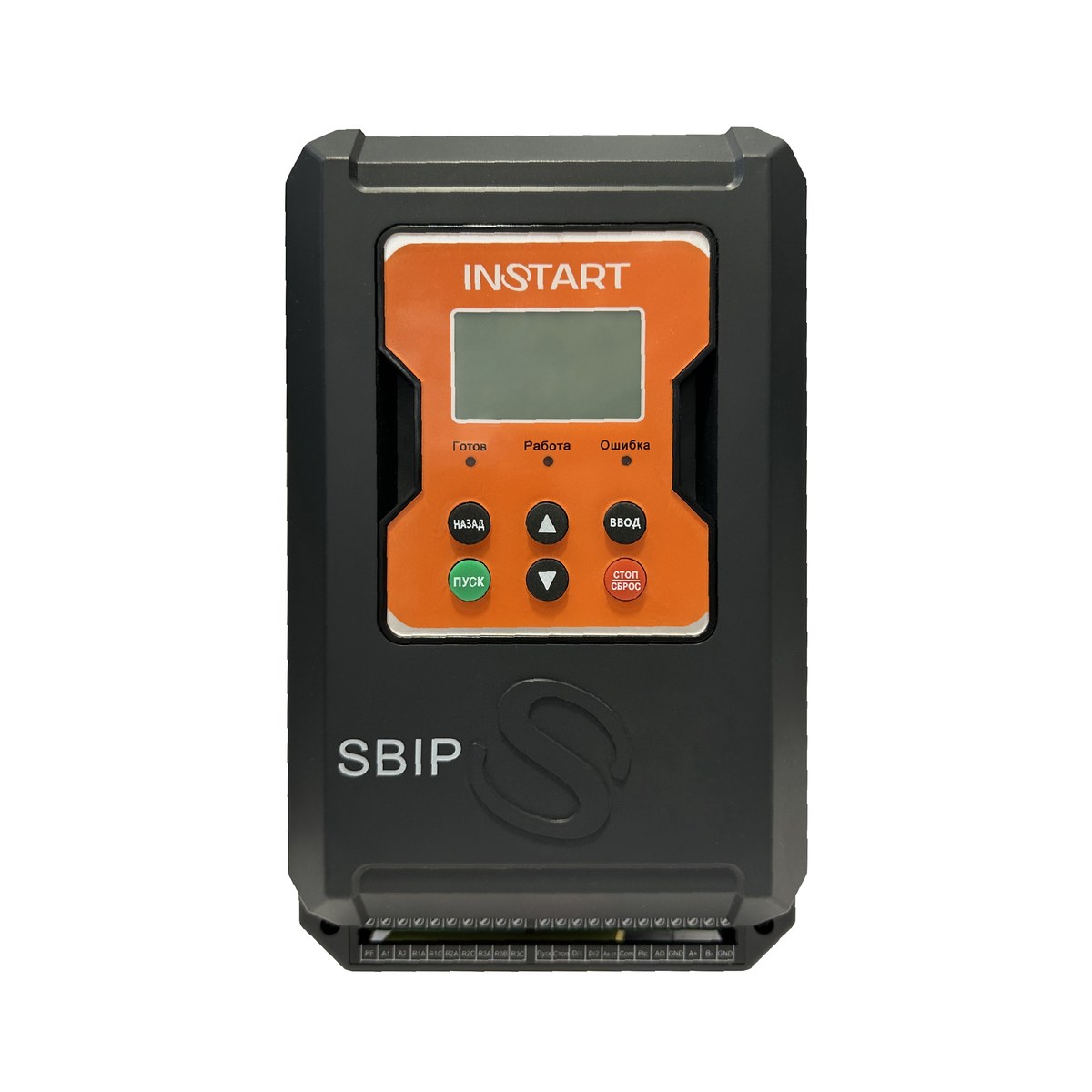

Устройство плавного пуска INSTART SBIP-18.5/37-04

Устройство плавного пуска INSTART SBIP-18.5/37-04 — устройство плавного пуска INSTART серии SBIP (серия с расширенным мониторингом и встроенным байпасом). Мощность двигателя 18,5 кВт, питание 3×380 В, ток 37 А, степень защиты IP00. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 36 670 ₽ с НДС, отгрузка со склада и доставка по России.

О серии SBIP

Устройства плавного пуска INSTART серии SBIP — со встроенным байпасным контактором для задач с повышенными требованиями к мониторингу: пофазный контроль тока, напряжения и температуры, PTC-датчик, журнал событий, Modbus RTU и русскоязычное меню.

Особенности

• Встроенный байпас — простое подключение и удобство эксплуатации
• Пофазный контроль — ток, напряжение и температура по каждой фазе
• PTC-датчик — защита двигателя по температуре обмоток
• ЖК-дисплей на русском — предустановки, журнал событий с хронологией
• Modbus RTU — встроенный сетевой протокол, программируемые входы/выходы
• Силовые шины открытого типа — удобное подключение

Описание производителя

Устройства плавного пуска серии SBIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров. Серия SBIP со встроенным байпасным контактором обеспечивает простое подключение и удобство эксплуатации.

Преимущества устройств плавного пуска INSTART серии SBIP

МОНТАЖ

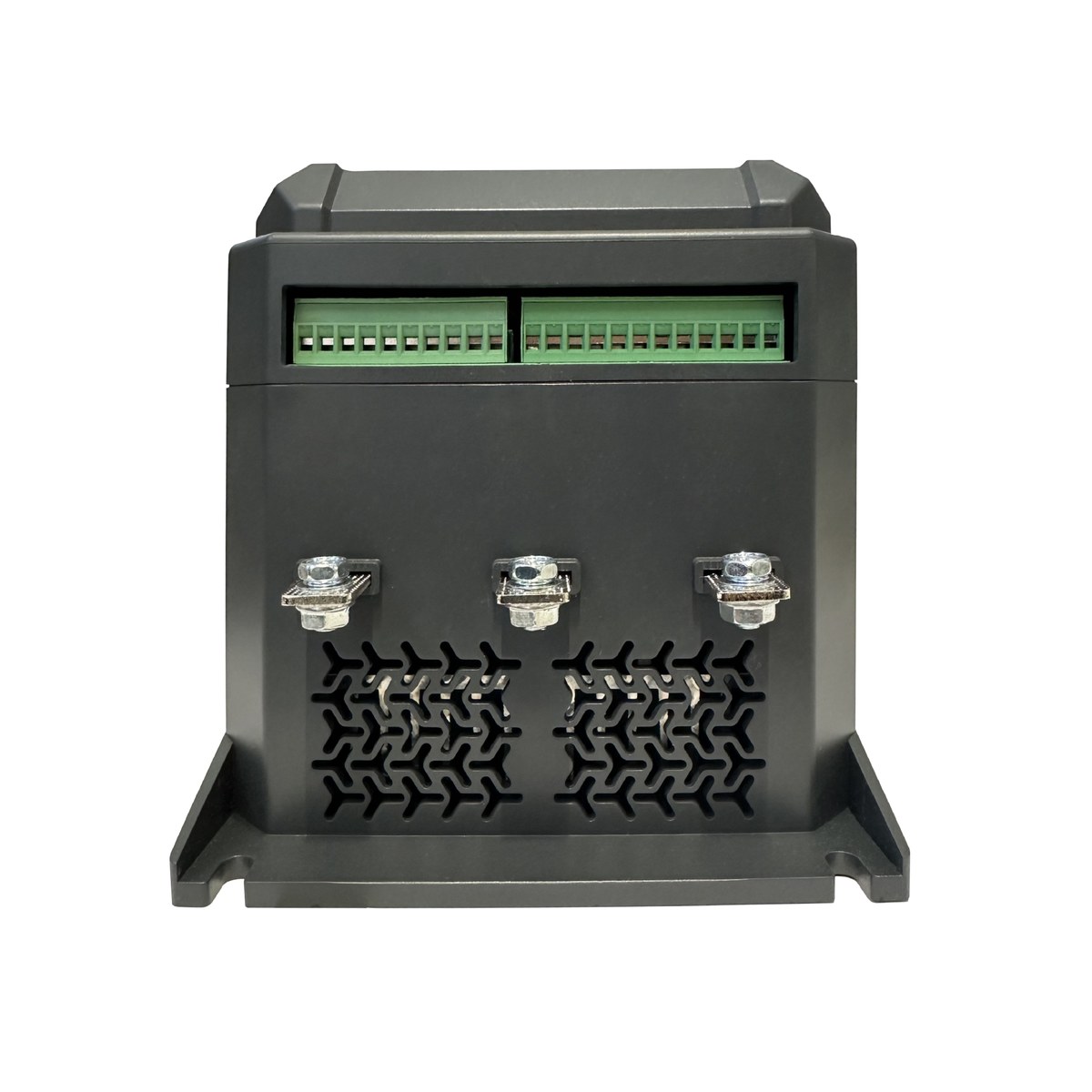

• Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
• Конструкция корпуса позволяет выполнять установку без воздушных зазоров

НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

• ЖК-дисплей с русскоязычным меню
• Предустановленные настройки для типовых применений
• Встроенный сетевой протокол ModBUS RTU
• Программируемые входы и выходы
• Журнал событий с хронологией

ЭКСПЛУАТАЦИЯ

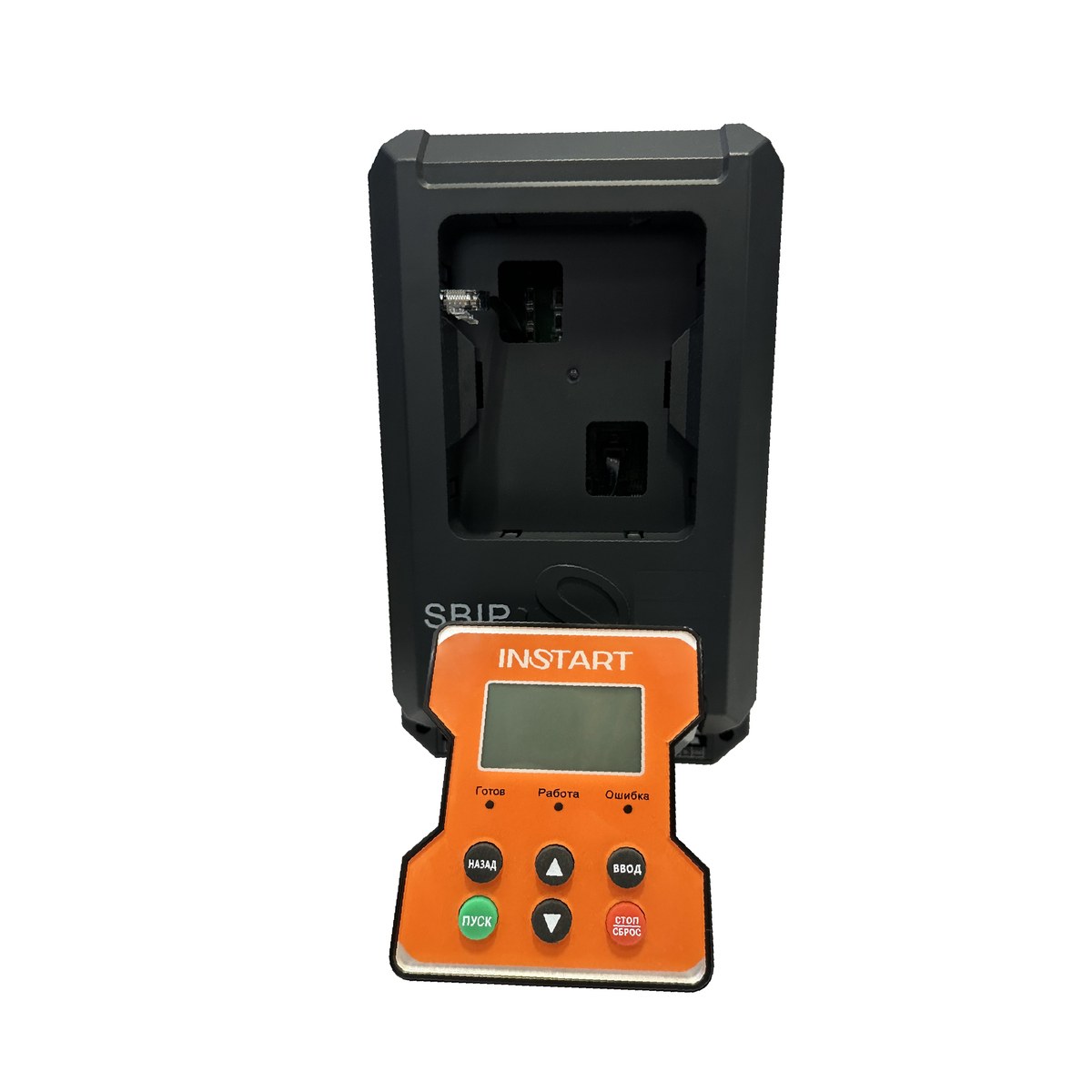

• Эргономичная съемная выносная панель
• Пофазный контроль тока, напряжения и температуры
• Подключение РТС-датчика электродвигателя
• Независимое бесперебойное питание управляющей части устройства

Система обозначения

Схема подключения устройств плавного пуска серии SBIP

Массогабаритные характеристики

Какую серию выбрать SSIP или SBIP?

серия SSIP

Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки).
Диапазон мощности: 5.5 - 630 кВт

Преимущества:

• УПП подключается к электродвигателю, который был установлен ранее и до этого запускался «прямым пуском». В этом случае задействуется имеющийся контактор.
• Необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и «прямого пуска» двигателя через контактор.

серия SBIP

Стандартная серия общего применения со встроенным обводным контактором.
Диапазон мощности: 5.5 - 630 кВт

Преимущества:

• Производится первичное подключение электродвигателя «с нуля». В этом случае наличие встроенного обводного контактора максимально упростит процесс подключения.
• Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.

Характеристики

Где применяется

• насосы и вентиляторы с повышенным контролем параметров
• компрессоры, дробилки, мельницы
• ответственные приводы с диспетчеризацией

Как подобрать

• Мощность и ток УПП — по номиналу двигателя с запасом на тяжёлый пуск.
• Байпас: встроенный (SBI, SBIM, SBIP, SNI) — проще монтаж; внешний (SSI, SSIP) — при существующем контакторе и мощности свыше 75 кВт.
• Мониторинг: SSIP/SBIP — пофазный контроль и PTC; SNI — часы реального времени, Profibus и 660 В.
• Пульт ПУ и выносная панель — для управления по месту.
