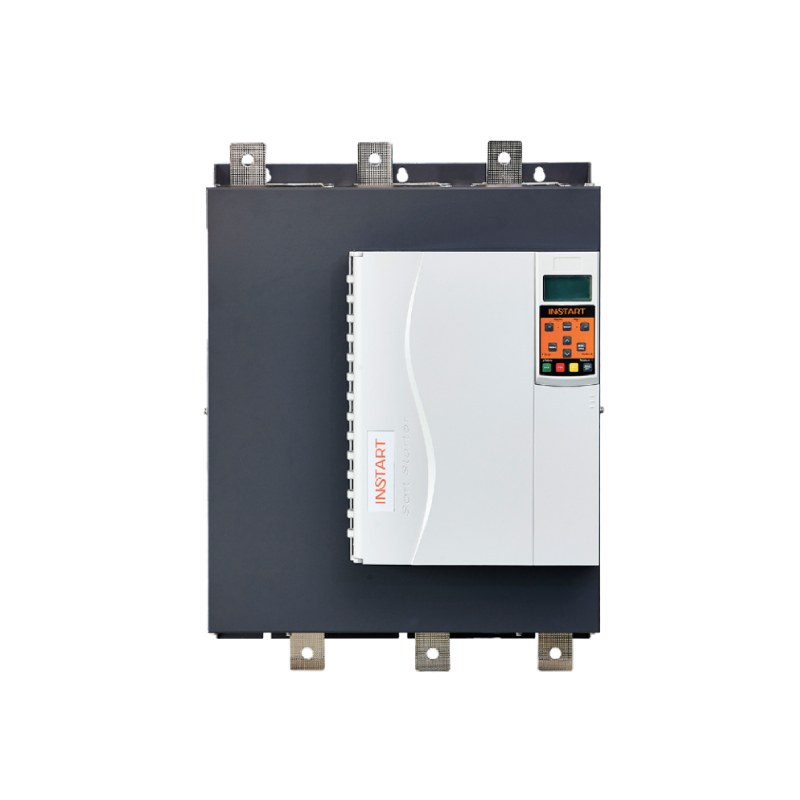

Устройство плавного пуска INSTART SNI-220/435-04

Устройство плавного пуска INSTART SNI-220/435-04 — устройство плавного пуска INSTART серии SNI (серия с часами реального времени, Profibus и питанием 380/660 В). Мощность двигателя 220 кВт, питание 3×380 В, ток 435 А, степень защиты IP00. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 275 500 ₽ с НДС, отгрузка со склада и доставка по России.

О серии SNI

Устройства плавного пуска INSTART серии SNI — расширенные функциональные возможности: 3 режима пуска и останова, встроенный байпас во всём диапазоне мощностей, часы реального времени с расписанием работы, Modbus RTU и опциональный Profibus DP, графическая русскоязычная панель, подключение «в линию» и «внутри треугольника», модели на 380 и 660 В.

Особенности

• Встроенный байпас — во всём диапазоне мощностей
• Часы реального времени — расписание работы и журнал событий в памяти устройства

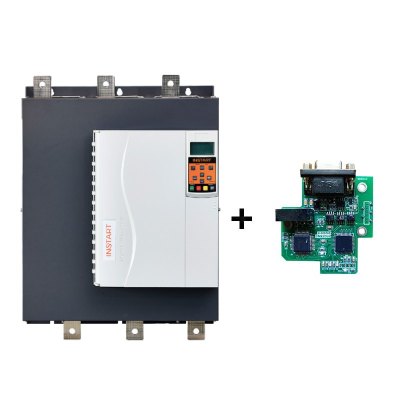

• Сетевые протоколы — Modbus RTU встроен, Profibus DP — платами SNI-DP-B/SNI-DP-S
• Расширенные защиты — холостой ход, перегрузка, асимметрия фаз, перегрев по датчику
• Графическая панель LCD — несколько параметров одновременно, русский язык
• Подключение — «в линию» и «внутри треугольника», бесперебойное питание управления
• Питание 380 и 660 В — модели -04 и -06

Описание производителя

Размеры ШхВхГ - 445х615х287

• Описание серии SNI
• Система обозначения
• Схема подключения
• Габаритные размеры

Устройства плавного пуска SNI – это серия в линейке INSTART со встроенным обводным контактором (байпас). Предназначены для плавного запуска асинхронных электродвигателей с короткозамкнутым ротором путем постепенного повышения напряжения на статоре двигателя. Устройства оснащены всеми необходимыми функциями для эффективного управления и защиты электродвигателей. Силовая часть устройства выполнена на тиристорах, установленных на каждой фазе, система управления – цифровая, микропроцессорная.

Преимущества устройств плавного пуска INSTART серии SNI

ГРАФИЧЕСКАЯ ПАНЕЛЬ (LCD)
Русскоязычная графическая панель для удобного ввода параметров и мониторинга требуемой информации позволяет отслеживать несколько параметров одновременно

ТИРИСТОРНОЕ УПРАВЛЕНИЕ ПО ТРЕМ ФАЗАМ
Устройства плавного пуска SNI имеют возможность подключения как «в линию», так и «внутри треугольника»

РАСШИРЕННЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• контролируемый запуск/останов электродвигателя в 3 основных режимах;
• электронная защита электродвигателя как в процессе запуска, так и при работе в байпасном режиме;
• встроенный байпас во всем диапазоне мощностей;
• расширенное количество программируемых входов/ выходов.

СЕТЕВОЙ ПРОТОКОЛ
Возможность дистанционного управления с помощью встроенного сетевого протокола Modbus, а также опционально подключаемого протокола Profibus, доступного при помощи плат расширения SNI-DP-B и SNI-DP-S. Данные протоколы облегчают внедрение в различные системы управления и мониторинга.

МОДИФИЦИРОВАННАЯ СИСТЕМА ЗАЩИТНЫХ ФУНКЦИЙ
Большой выбор настраиваемых защит электродвигателя – защита от холостого хода, перегрузки, асимметрии фаз, защита электродвигателя от перегрева по датчику температуры и пр.

БЕСПЕРЕБОЙНОЕ ПИТАНИЕ
Независимое питание управляющей части УПП

ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ
Позволяют запрограммировать расписание работы УПП и записывать все события в памяти устройства

Гарантия 2 года

Система обозначения

Схема подключения устройств плавного пуска серии SNI

Подключение "в линию" к электродвигателю УПП со встроенным байпасом

Подключение "внутри треугольника" к электродвигателю УПП со встроенным байпасом

Характеристики

Где применяется

• насосы, вентиляторы и дымососы большой мощности
• компрессоры, дробилки, мельницы, конвейеры
• объекты с диспетчеризацией и сетями Profibus

Как подобрать

• Мощность и ток УПП — по номиналу двигателя с запасом на тяжёлый пуск.
• Байпас: встроенный (SBI, SBIM, SBIP, SNI) — проще монтаж; внешний (SSI, SSIP) — при существующем контакторе и мощности свыше 75 кВт.
• Мониторинг: SSIP/SBIP — пофазный контроль и PTC; SNI — часы реального времени, Profibus и 660 В.
• Пульт ПУ и выносная панель — для управления по месту.
