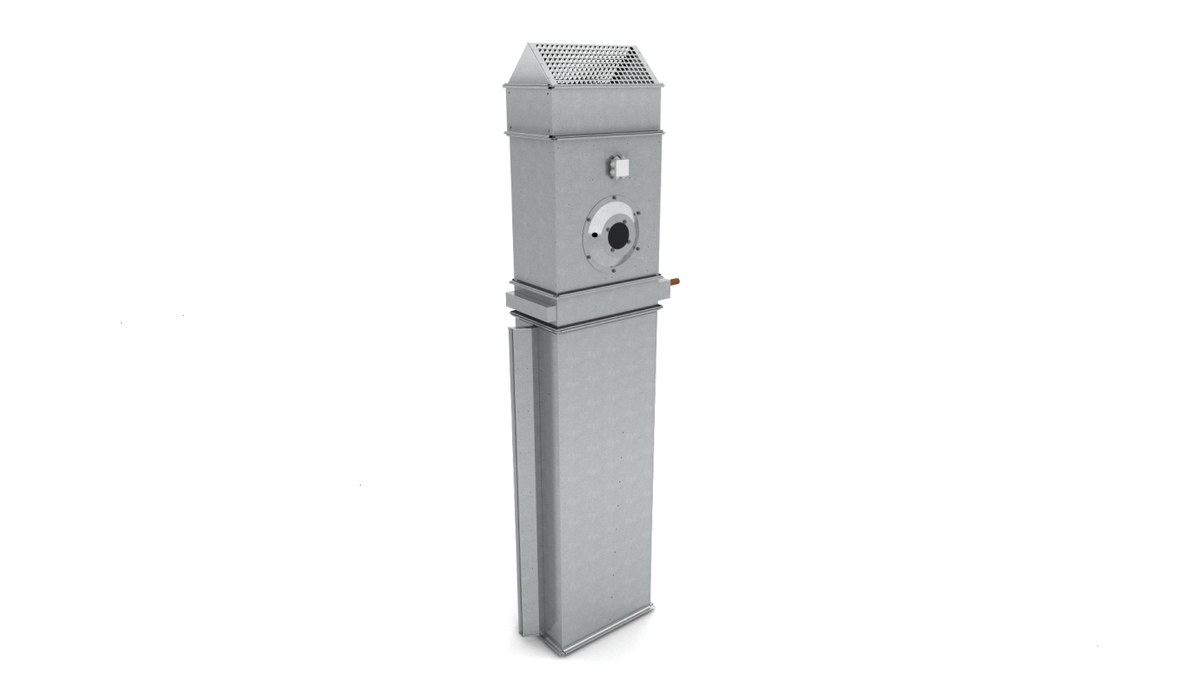

Завесы воздушные AeroBlast-K серия 300

Завесы воздушные AeroBlast®-K серии 300 — промышленные взрывозащищённые завесы для установки на входные и небольшие въездные группы со средней ветровой нагрузкой. Отличаются равномерным воздушным потоком по всей длине сопла.

Технические характеристики

Конструкция

Корпус в исполнении В выполнен из оцинкованной стали без покрытия. В основе завесы — высоконапорный радиальный вентилятор со степенью защиты IP54; конструкция рассчитана на вертикальный монтаж слева или справа от ворот и не требует изготовления кронштейна.

Нагрев выполняется теплообменником с медными трубками при водяном варианте либо электрическим нагревателем. Фильтр входит в комплект поставки. Геометрия сопла обеспечивает равномерный воздушный поток по всей длине завесы.

Принцип работы

Вентилятор формирует высоконапорную плоскую струю вдоль проёма, которая противостоит напору наружного воздуха и уменьшает его прорыв в помещение. При вертикальной установке струя направлена поперёк проёма — это удобно для въездных ворот, где верхний монтаж невозможен.

Исполнения и обозначения

Как подобрать

• Размеры проёма и ветровая нагрузка на входную группу
• Требуемая категория и группа взрывозащиты для зоны установки
• Тип нагрева: водяной, паровой, электрический или без нагрева
• Сторона монтажа — слева или справа от ворот — и число завес на проём
• Параметры теплоносителя или доступная электрическая мощность

Монтаж и обслуживание

• Завесу устанавливают вертикально вплотную к краю проёма, штатным крепежом
• Подключение выполняют по схеме, соответствующей виду взрывозащиты
• Заземление корпуса выполняют обязательно, с проверкой переходного сопротивления
• Теплообменник водяного нагрева защищают от замораживания
• Фильтр очищают по мере загрязнения, доступ к нему предусматривают при монтаже

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
