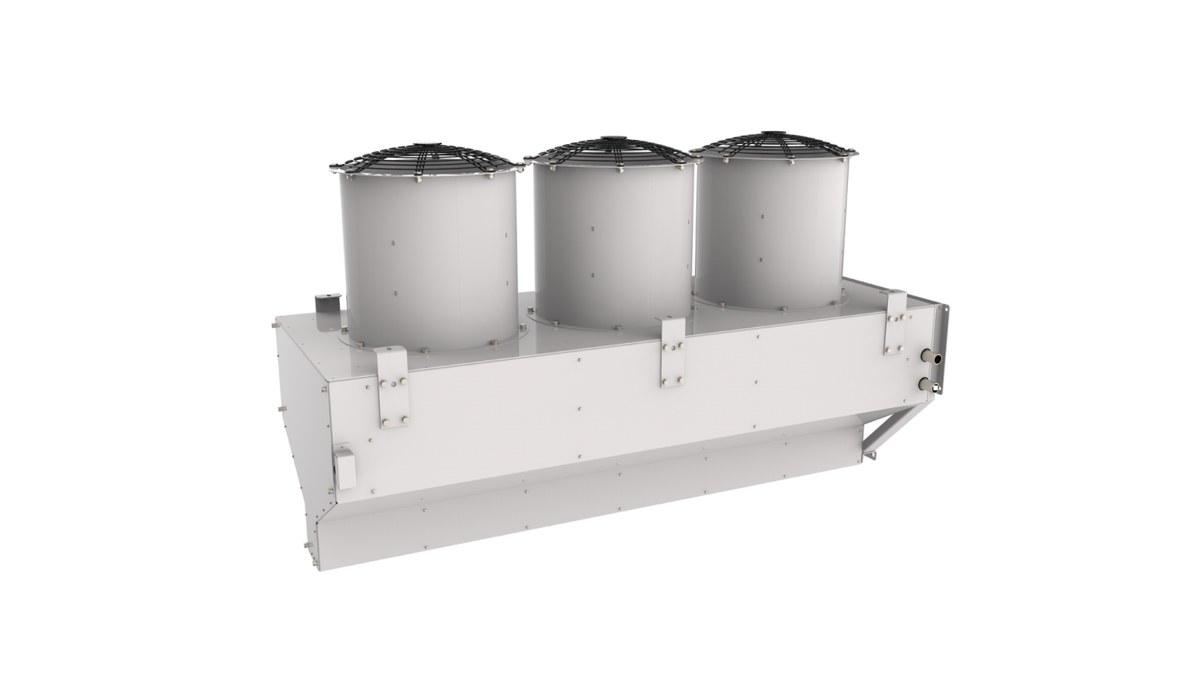

Завесы воздушные AeroGuard серия 700

Завесы воздушные AeroGuard® серии 700 — промышленные взрывозащищённые завесы для установки на большие проёмы с умеренной ветровой нагрузкой. Отличаются простой и надёжной конструкцией и не требуют изготовления кронштейна для монтажа.

Технические характеристики

Конструкция

Корпус в исполнении В выполнен из оцинкованной стали с полимерным покрытием белого цвета RAL 9003, исполнение ВК — взрывозащищённое коррозионностойкое. Основой завесы служит высоконапорный осевой вентилятор со степенью защиты IP54.

Водяной и паровой нагрев выполняется теплообменником с медными трубками и обеспечивает высокую тепловую мощность. Электрический нагреватель имеет две ступени и защиту от перегрева. Монтаж возможен горизонтальный, кроме варианта с паровым нагревом, и вертикальный.

Принцип работы

Осевой вентилятор создаёт мощную струю, перекрывающую проём по всей ширине и удерживающую наружный воздух при умеренном ветровом напоре. Ступенчатый нагрев позволяет согласовать тепловую мощность завесы с фактической температурой наружного воздуха и режимом работы ворот.

Исполнения и обозначения

Как подобрать

• Размеры проёма и ветровая нагрузка
• Требуемая категория и группа взрывозащиты зоны установки
• Тип нагрева: водяной, паровой, электрический или без нагрева
• Схема монтажа: горизонтальная или вертикальная — паровой нагрев только вертикально
• Исполнение по коррозионной стойкости: В или ВК

Монтаж и обслуживание

• Завесу крепят штатными узлами, без изготовления дополнительного кронштейна
• Для парового нагрева применяют только вертикальную установку
• Подключение и заземление выполняют по правилам для взрывозащищённого оборудования
• Теплообменник защищают от замораживания, паровые линии — от гидроударов
• Работу защиты от перегрева электронагревателя проверяют при пуско-наладке
