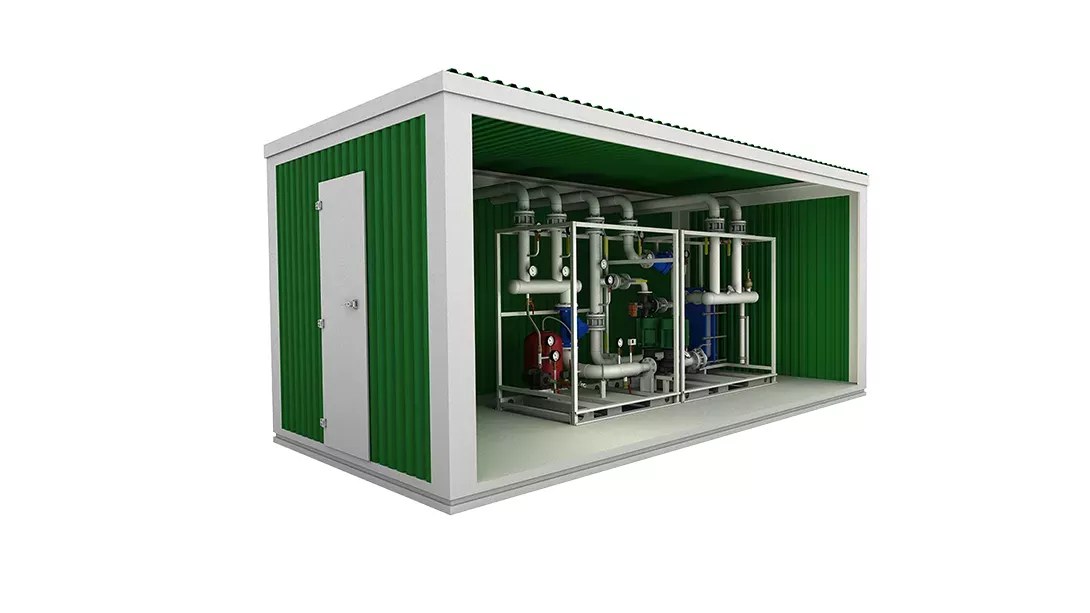

Пункт тепловой индивидуальный БАЗИС

Пункт тепловой индивидуальный БАЗИС автоматически управляет режимами теплопотребления, трансформирует и регулирует параметры теплоносителя и распределяет его по системам отопления, вентиляции, кондиционирования и горячего водоснабжения.

Технические характеристики

Конструкция

Пункт выполнен разборным: он состоит из готовых типовых функциональных блоков и дополнительных узлов, которые собирают в изделие на месте установки. Каждый блок смонтирован на единой жёсткой сварной раме, что сохраняет геометрию обвязки при транспортировке и монтаже.

Комплектация подбирается и рассчитывается под требования заказчика: теплообменное оборудование, насосы, запорная и регулирующая арматура, приборы контроля и автоматики. Поставка отдельными блоками оптимизирует полезную монтажную площадь и сокращает сроки работ на объекте.

Принцип работы

Теплоноситель из тепловой сети поступает в блоки пункта, где его параметры приводятся к требуемым для каждого потребителя: отопления, вентиляции, кондиционирования и ГВС. Регулирующие клапаны с приводами и насосные группы поддерживают температурные графики, а автоматика ведёт учёт и защищает контуры от превышения параметров.

Исполнения и обозначения

Как подобрать

• По тепловым нагрузкам систем отопления, вентиляции и ГВС
• По параметрам тепловой сети: температура, давление, перепад
• По требуемым схемам присоединения контуров
• По габаритам помещения и путям заноса блоков
• По составу автоматики, учёта и диспетчеризации

Монтаж и обслуживание

• Блоки заносят по отдельности и собирают в изделие на месте установки
• Рамы выставляют по уровню и закрепляют на подготовленном основании
• Контуры промывают и опрессовывают до пуска
• Пусконаладку автоматики и настройку графиков выполняют по проекту
• Регулярно проверяют арматуру, фильтры, насосы и приборы учёта

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
