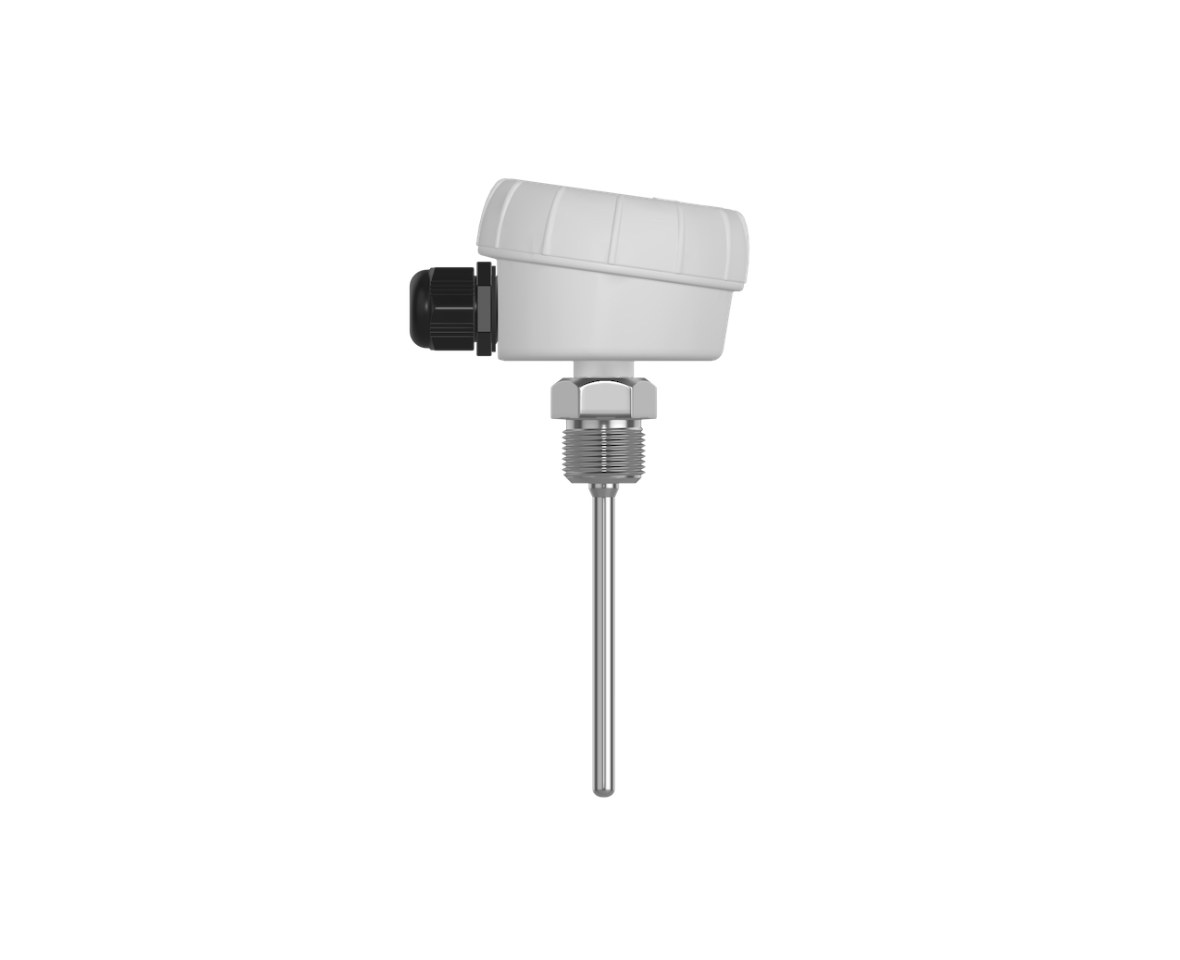

Врезной датчик температуры RGP TS-D200 PT1000

Врезной датчик температуры RGP TS-D200 PT1000 — датчик температуры RGP. Диапазон измерения температуры -70,,,+200 °C, пыле- и влагозащита IP65, длина кабеля 1500 мм. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 4 000 ₽ с НДС, отгрузка со склада и доставка по России.

Датчики температуры STANDART RGP

Датчики температуры STANDART производятся на Заводе RGP в городе Санкт-Петербург в соответствии с самыми высокими требованиями к качеству, надежности и удобству эксплуатации. Термопреобразователи серии STANDART выпускаются с сенсорами Pt1000, NTC10k и NTC12k и используются для измерения температуры в каналах и трубопроводах систем отопления и вентиляции, температуры наружного воздуха и внутри офисных и жилых помещений. Датчики заказывают и используют в своих изделиях производители вентиляционных систем, котельного оборудования и монтажные организации в России и странах ЕАЭС.

Особенности

• Гарантия 3 года, срок службы не менее 10 лет
• Уникальный корпус, пружинные клеммы, кабель КДВВГ 2х0,35
• Высокоточные сенсоры, диапазон измерения от -50 до +130°C
• 100% индивидуальная проверка (ОТК)
• Сделано в России (г. Санкт-Петербург)

Описание производителя

Погружные (врезные) датчики температуры с штуцером из нержавеющей стали AISI выпускаются с длиной 50, 80, 100, 200 мм и резьбой для присоединения G1/2 или G1/4 дюйма. Датчики устанавливаются напрямую в трубопроводы систем вентиляции и отопления, емкости и баки с использованием приварных бобышек.

TS-D50: Погружной датчик температуры из нержавеющей стали AISI 304 с длиной погружной части 50 мм. используется в системах отопления и вентиляции для контроля температуры теплоносителя. Датчик врезается “напрямую” в трубопровод с использованием сантехнического тройника или приварной бобышки.

TS-D80: Погружной датчик температуры со штуцером из нержавеющей стали с длиной 80 мм. находит свое применение в вентиляционных системах для контроля температуры обратной воды калорифера, а также в индивидуальных тепловых пунктах для измерения температуры прямой и обратной воды в трубопроводах.

TS-D100 и TS-D200: Погружной датчик температуры со штуцером из нержавеющей стали с длиной 100 или 200 мм. активно применяется в центральных кондиционерах и в индивидуальных тепловых пунктах для измерения температуры прямой и обратной воды в трубопроводах.

Рекомендации по монтажу: при установке датчика с использованием приварной бобышки: к трубопроводу приваривается прямая или скошенная бобышка длиной 30-50 мм с резьбой G1/2, далее ввинчивается датчик температуры (с использованием сантехнической пасты, фум-ленты или фиксатора резьбы). Длину бобышки рекомендуется выбирать таким образом, чтобы обеспечить погружение датчика по глубине в трубопровод на 30-70% от диаметра. Подключение к системе автоматизации осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2, а подключение кабеля осуществлять с использованием наконечников на быстрозажимные клеммы в корпусе датчика температуры.

Измерительные элементы: измерительный элемент датчика расположен в полой стальной гильзе с толщиной стенки 0,3 мм. Измерительный элемент защищен от попадания мелких частиц и изолирован от попадания влаги с помощью заливки специальным теплопроводящим составом. Измерительные элементы датчиков температуры могут быть с прямой (PTC) или с обратной (NTC) зависимостью сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика температуры следует внимательно ознакомиться с технической документацией на контроллер.

Устройство: погружной (врезной) кабельный датчик температуры состоит из стальной гильзы диаметром 6 мм и толщиной стенки 0,3 мм, приваренной к бобышке. Внутри гильзы штуцера находится измерительный элемент, припаянный к кабелю. Измерительный элемент зафиксирован в гильзе с помощью теплопроводящего клея, а штуцер датчика запрессован в корпус, в котором размещен клеммный блок для подключения кабеля.

Характеристики

Где применяется

• приточные и вытяжные установки, воздуховоды
• системы отопления, ГВС и холодоснабжения
• шкафы автоматики и диспетчеризация

Как подобрать

• Тип датчика — по месту установки: канальный, наружный, комнатный, накладной или погружной (врезной).
• Сенсор — по входу контроллера: Pt1000, Pt100, NTC10k (3435/3950), NTC5k, Ni1000.
• Серия: ECO — экономичная, STANDART — IP65 и гарантия 3 года, PRO — метрологический сертификат, HT/IP68 — экстремальные условия.
• Для погружных датчиков подберите гильзу и бобышку из раздела аксессуаров.
