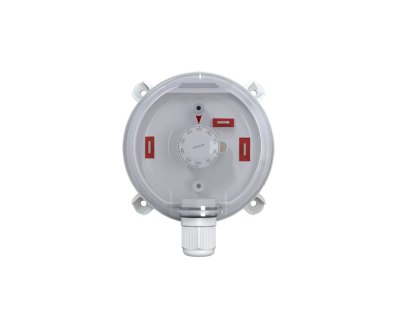

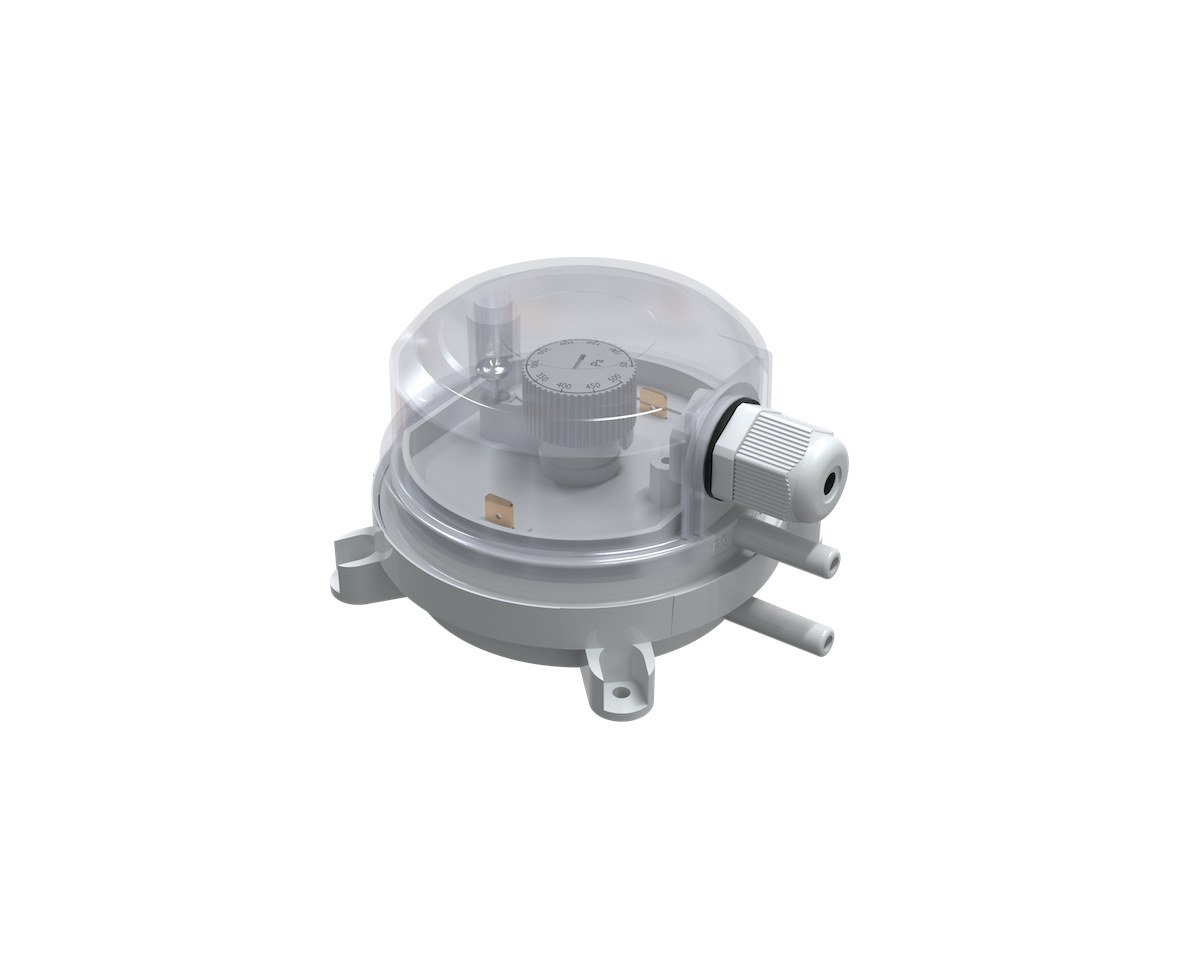

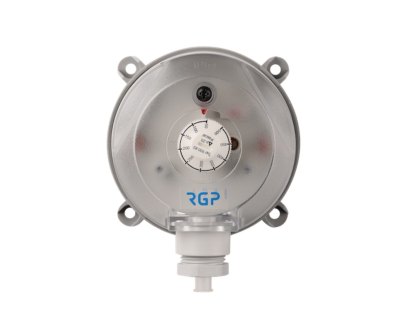

Датчик перепада давления RGP DPS-1000-PRO (IP65)

Датчик перепада давления RGP DPS-1000-PRO (IP65) — реле перепада давления RGP. Диапазоны работы 100-1000 Па, пыле- и влагозащита IP65. Оригинал завода RGP (ООО «Завод РГП», Санкт-Петербург), цена 1 650 ₽ с НДС, отгрузка со склада и доставка по России.

Реле перепада давления DPS RGP

Реле перепада давления RGP серии DPS — механические прессостаты российского производства для порогового контроля перепада давления воздуха 20…5000 Па в системах вентиляции: контроль загрязнения фильтров, работы вентилятора, обмерзания рекуператора. Базовая серия IP54 (гарантия 24 месяца) и DPS-PRO IP65 с регулируемым дифференциалом (гарантия 36 месяцев), контакт SPDT 1,5 А 230 В.

Описание производителя

Датчики позволяют вручную с помощью вращающейся рукоятки настраивать порог срабатывания в диапазонах 20-200 Па, 50-500 Па или 100-1000 Па с точностью 5…15% в зависимости от модели. Регулировка дифференциала (разницы между перепадом давления включения и отключения контактной группы) задается на заводе изготовителе (базовая версия) или настраивается с помощью регулировочного винта, расположенного под защитной крышкой (версия PRO). Реле перепада давления используются в системах вентиляции и кондиционирования для контроля загрязнения фильтров, диагностики работы или обрыва ремня вентиляторов, контроля пониженного или повышенного давления в вентиляционном канале или шлюзе, а также сигнализации о замерзании (обмерзании) рекуператора.

Принцип работы основан на измерении разности давления воздуха «до» и «после» контролируемого устройства (вентилятора, фильтра или рекуператора) с помощью силиконовой мембраны встроенной в пластиковый корпус и комплекта пружин с различной жесткостью, подобранных согласно диапазону измерения. Если перепад давления превысил заданное пользователем значение, то мембрана оказывает критическое давление на шток, воздействующий на контактную группу и замыкает цепь, сигнализируя о состоянии, работе или неисправности оборудования. При снижении давления на величину дифференциала датчика, контактная группа размыкается под действием пружины и датчик автоматически возвращается в исходное состояние. В связи с непостоянным давлением внутри воздуховодов дифференциал датчиков в базовой версии составляет 10% от верхнего предела измерения для предотвращения дребезга контактов реле.

Монтаж датчиков производится в непосредственной близости от контролируемого элемента вентиляционной системы. Монтаж корпуса датчика осуществляется на воздуховоде или стенке вентустановки так, чтобы кабельный ввод был направлен к земле, в противном случае (при монтаже на горизонтальную поверхность) необходимо обязательно компенсировать величину уставки в большую сторону на 5-10% и проверить работу реле, так как в данном случае сила тяжести будет по иному воздействовать на его механизмы.

Конструкция реле перепада давления это составной пластиковый корпус со штуцерами для подключения давления диаметром 6 мм, кабельным вводом PG7 для ввода кабеля, контактами и регулировочным колесиком в основании корпуса. В комплект поставки входит: силиконовая трубка длиной 1 метр, 2 монтажных фланца для отбора давления, саморезы для их крепления на воздуховод, плоские изолированные разъемы для подключения концов кабеля. Фланцы устанавливаются до и после контролируемого элемента вентиляционной установки (фильтра, вентилятора, рекуператора) и соединяются с реле перепада давления с помощью силиконовой трубки.

Характеристики

Где применяется

• контроль загрязнения фильтров и работы вентиляторов
• защита рекуператора от обмерзания
• насосные станции, холодильные контуры, водоснабжение

Как подобрать

• Диапазон уставки — по задаче: фильтры и вентиляторы 50–500 Па, рекуператор 20–200 Па, воздуховоды до 1000–5000 Па.
• Реле (DPS) — дискретный сигнал, преобразователь (DPT/LFM11) — аналоговый 0–10 В/4–20 мА или Modbus.
• Для жидкостей — реле давления, протока и датчики давления MBS по диапазону и резьбе.
